Razvoj EXT4 datotečnog sustava¶
Originalna, prva verzija EXT datotečnog sustava je stvorena prema tadašnjem MINIX datotečnom sustavu (koji se koristio na istoimenom MINIX operacijskom sustavu, autor je Andrew S. Tanenbaum, ujedno poznat kao autor mnogih kvalitetnih knjiga iz područja računalnih znanosti).
Nakon prepoznavanja određenih nedostataka, stvoren je EXT2 datotečni sustav, koji je i danas popularan na mnogim računalima.
Ubrzo je stvoren EXT3 datotečni sustav, koji zadržava kompatibilnost sa EXT2, no omogućava i slijedeće nove značajke : Dnevnik zapisa (eng. Journal), Mogućnost proširenja veličine datotečnog sustava (čak i u “online” modu) , Hash-tree indeksiranje za velike direktorije.
Zadnja iteracija EXT datotečnih sustava je EXT4.
EXT4 datotečni je zadržao razinu kompatibilnosti sa prethodnim EXT3 datotečnim sustavom, no dodane su mnoge nove mogućnosti koje podižu razinu performansi i stabilnosti samo sustava.
Struktura EXT4 datotečnog sustava¶
Prilikom stvaranja datotečnog sustava na particiji, sektori (osnovni i najmanji dijelovi mogući za zapis na disk) se grupiraju u logičke cjeline koje se zovu blokovi (eng. blocks). U terminologiji Microsoft datotečnih sustava, sektori se isto grupiraju u blokove,no oni se zovu klasteri (eng. clusters). Ti blokovi se naknadno grupiraju u grupe blokova. Osnovna, pojednostavljena struktura EXTx datotečnih sustava, prikazana je na slijedećem crtežu:
Veličina blokova se prikazuje u bajtovima, te ona može biti:
- Za Ext2 sustave: 1KB, 2KB, 4KB i 8KB
- Za Ext3: Isto kao i Ext2
- Za Ext4: Od 1KB do 64KB
Veličina blokova direktno utječe na :
- Maksimalnu veličinu datotečnog sustava
- Maksimalnu veličinu datoteke
- Performanse
Što se tiče performansi, dobro je problematiku objasniti na slijedećem primjeru.
Datoteka veličine 1MB (1048576 bajtova) nalazi se na dva datotečna sustava, jedan sa veličinom blokova 4KB i drugi sa veličinom od 64KB.
U prvom primjeru, datoteka će biti podijeljena na 256 dijelova ( 1048576/4096), te će za učitavanje datoteke biti potrebno minimalno 256 I/O operacija (često se gleda kroz IOPS vrijednosti, odnosno Input/Output Operations Per Second).
U drugom primjeru datotečnog sustava, datoteka će biti podijeljena na 16 blokova (1048576/65536), te će za učitavanje datoteke biti potrebno minimalno 16 I/O operacija, što je u teoriji skok u performansama čak 16 puta za ovaj proces.
Naravno, na datotečnim sustavima se nalaze datoteke različitih veličina, no primjer jasno pokazuje odnos performansi na veličinu blokova, te je potrebno razmisliti o njoj ako će se na sustavu pretežno nalaziti datoteke veće, odnosno manje veličine.
Drugi problem o kojem je potrebno voditi računa je iskoristivost prostora na disku. U teoretskom primjeru, možemo zamisliti datotečni sustav podijeljen na blokove veličine 64KB, na kojem se pretežno nalaze datoteke veličine 20KB. S obzirom da je sa stajališta datotečnog sustava blok od 64KB najmanja moguća jedinica za I/O operacije, za svaku datoteku od 20KB imamo 44KB praznog prostora koji nije moguće iskoristiti za bilo što drugo, odnosno cijeli blok mora biti rezerviran za tu datoteku. Takav problem naziva se unutarnja fragmentacija (eng. internal fragmentation).

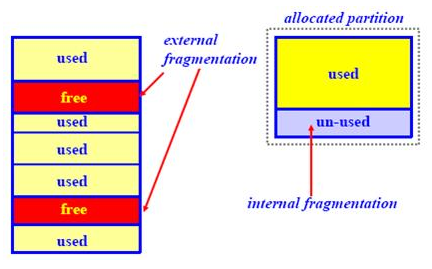

NAPOMENA: Iako se ne radi u temi teksta, dobro je osnovno objasniti i drugi koncept fragmentacije, vanjska fragmentacija (eng. external fragmentation). Sa razine datotečnog sustava, radi se o konceptu gdje postoje slobodni blokovi za zapisivanje, no nije ih moguće iskoristiti na način da datoteka bude sekvencijalno zapisana na njih. Naime, slobodni blokovi nisu u nizu, već su na različitim dijelovima, te se na taj način i zapisuju podaci datoteke. Na kraju procesa, datoteka je fragmentirana, te čitanje sadržaja te datoteke je usporeno na klasičnim tvrdim diskovima (s obzirom da brzina I/O operacija ovisi i o položaju glave na ploči tvrdog diska). Na SSDovima, problem performansi je drastično smanjen zbog tehnologije rada takvih tipova memorije.
Isto tako, defragmentacija je postupak u kojem operacijski sustav preslaguje blokove na datotečnom sustavu, kako bi slobodni blokovi uvijek bili u nizu, te sama fragmentacija smanjena na minimum.
Naravno, raznim algoritmima se pokušava zaobići cijeli problem vanjske fragmentacije (često se govori općenitim nazivom „fragmentacija“), no ta tema je vrlo kompleksna te neće biti taknuta u ovom tekstu.
http://lsi.vc.ehu.es/pablogn/docencia/manuales/UCLACS111/scribe/12/fragmentation.png
Grupe blokova¶
Nakon što je particija podijeljena na blokove, oni se grupiraju u grupe blokova (eng. Block Groups), što je i prikazano u gornjem crtežu. Sve grupe blokova su jednake veličine. Svaka grupa blokova ima svoju definiranu strukturu za upravljanje datotekama, što je odmak od npr. NTFS datotečnim sustavima u kojima postoji jedna MFT (eng. Master File Table) tablica za cijelu particiju. Iako se ne može direktno uspoređivati, sam koncept grupe blokova bi podrazumijevao da svaka grupa ima svoju MFT tablicu (i ostale kritične strukture). Implementacijom grupe blokova, cilj je bio postići :
- Zadržati lokalnost/blizinu između pokazivača datoteke i njenog stvarnog sadržaja
- Povećati pouzdanost datotečnog sustava spremanjem kopija kritičnih podataka u ostale grupe blokova (SuperBlock, Group Descriptors)

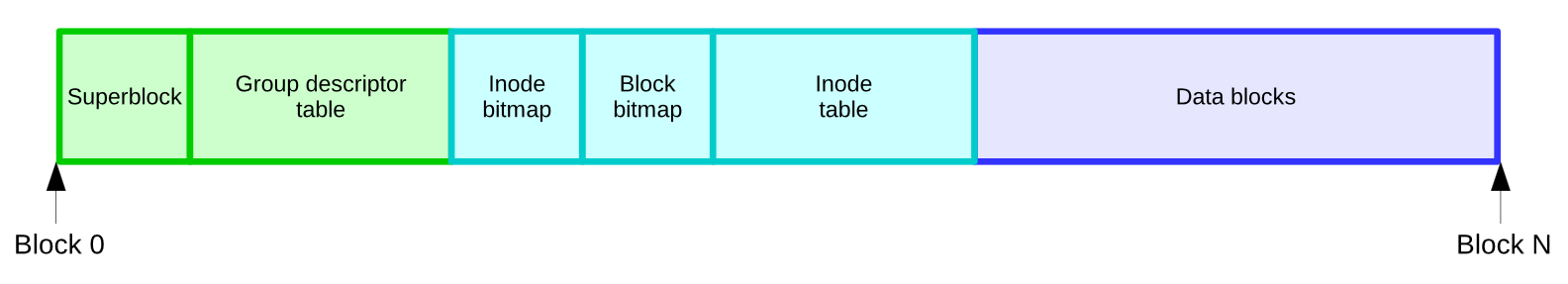

Osnovna struktura grupe blokova EXTx (u ovom primjeru EXT4) je prikazana na slijedećem crtežu :
* - Prvih 1024B svake particije je rezervirano za Boot Code, taj prostor se ne koristi od strane datotečnog sustava. Ovisno o veličini blokova na particiji, Boot Sector (često spominjan termin,iako se realno radi o 2 sektora, no terminologija je ostala zbog povijesnih razloga) će se nalaziti u zasebnom bloku, ili u istom bloku sa SuperBlock strukturom. U drugom slučaju, SuperBlock počinje odmah nakon tih 1024B. U prikazanom primjeru, može se uočiti kako datotečni sustav sa veličinom bloka od 1024B, počinje gledati od prvog bloka (blokovi se počinju brojati od nule), a to je ujedno i pozicija SuperBlock strukture. Iako su trenutno najčešće veličine blokova 4096B (u uvjetima standardne veličine particija, te korištenja standardnih postavki prilikom stvaranja datotečnog sustava),
Svaka grupa blokova se sastoji od slijedećih dijelova:
- SuperBlock*
- Group Descriptors*
- Reserved GDT (eng. Group Descriptors Table) Blocks**
- Data Blocks Bitmap
- Inodes Bitmap
- Inodes Table
- Data Block
*SuperBlock i Group Descriptors strukture su se zbog važnosti, za uspješnu inicijalizaciju datotečnog sustava, u prvoj reviziji EXT2 datotečnog sustava kopirale na početak svake grupe blokova. U drugoj reviziji je implementirana opcija Sparse SuperBlock značajka (sparse_super) u kojoj se kopije (uz original na nultom bloku) spremaju samo na prvom bloku, te lokacijama blokovima višekratnika brojeva 3,5 i 7. Primjer stvaranja datotečnog sustava sa i bez Sparse Superblock značajke je vidljiv na slijedećoj slici (može se uočiti velika razlika u broju kopija):
**Reserved GDT (eng. Group Descriptors Table) Blocks struktura je dio EXT4 verzije datotečnog sustava, te nije standardni dio ranijih verzija.
Superblock¶
U SuperBlock području nalaze se informacije o konfiguraciji datotečnog sustava. Nalazi se uvijek na 1024B od početka particije, te je rezervirana veličina od 1024B za to područje. U tom području su definirane informacije kritične za ispravno učitavanje datotečnog sustava prilikom podizanja operacijskog sustava. Neke od tih informacija su :
- Veličina blokova (s_log_block_size, __le32 – Little Endian način zapisa, 32 bita)
- Broj blokova po grupi (s_blocks_per_group, __le32)
- Ukupan broj inodeova (s_inodes_count, __le32)
- Broj slobodnih inodeova (s_free_inodes_count, __le32)
- Ukupan broj blokova (s_blocks_count_lo, __le32)
- Broj slobodnih blokova (s_free_blocks_count_lo, __le32)
- Oznaka volumena* (s_volume_name[16], char – Maksimalno 16 znakova u imenu)
- Lokacija direktorija zadnjeg učitavanja volumena (s_last_mounted[64], char)
- UUID volumena (s_uuid[16], char)
- Podržane značajke datotečnog sustava (s_feature_compat, s_feature_incompat, s_feature_ro_compat)
- Itd…
Kompletan opis cijele SuperBlock strukture je opisana na slijedećoj poveznici : https://ext4.wiki.kernel.org/index.php/Ext4_Disk_Layout#The_Super_Block

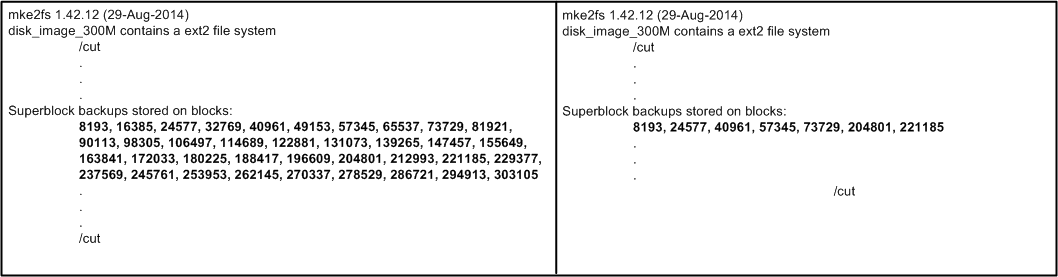

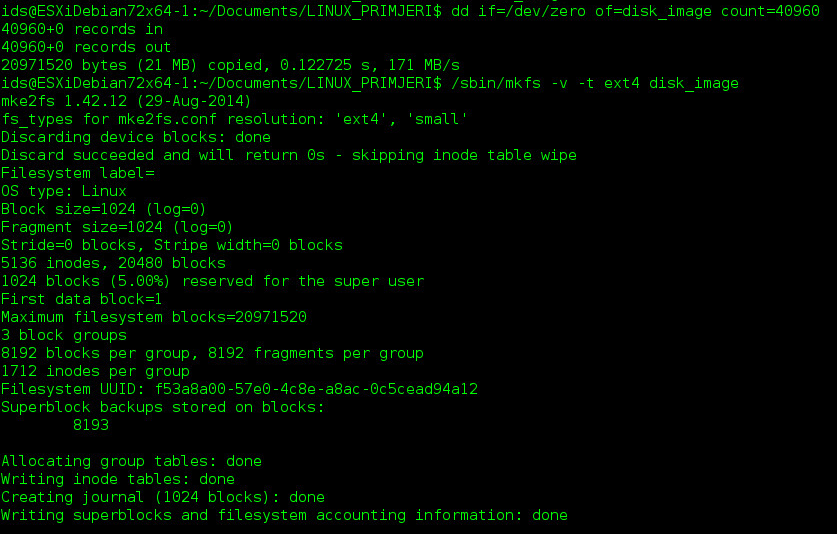

S obzirom na važnost SuperBlock strukture, stvaraju se kopije na više mjesta na datotečnom sustavu (prethodno opisana metoda), no prilikom podizanja operacijskog sustava, čita se isključivo ona verzija na nultom bloku.
Iako je rezervirano 1024B za zapise unutar strukture, sama količina zapisa ovisi o verziji (i dodatno reviziji) datotečnog sustava (EXT2, EXT3,EXT4) na toj particiji.
Deskriptori grupe¶
Navedena struktura, za razliku od SuperBlock dijela sadrži informacije o konfiguracijama pojedinih grupa. Jednako kao i u slučaju SuperBlock strukture, Group Descriptors se kopira u svaku grupu blokova (eng. Block Groups), osim ako nije uključena značajka “sparse_super”. U tom slučaju vrijede pravila kao i za SuperBlock. Na početku grupe blokova koje nemaju kopiju SuperBlock i Group Descriptors struktura, nalazi se slijedeća struktura po redoslijedu ( uglavnom Data Block Bitmap, iako to nije uvijek slučaj, jer je lokacija konfigurabilna i adresa se nalazi u Group Descriptors strukturi).
Group Descriptors sadrži parametre svih grupa blokova, a to su :
- Lokacija Data Block Bitmap strukture
- Lokacija Inode Block Bitmap strukture
- Lokacija Inode Table strukture
- Broj slobodnih blokova
- Broj slobodnih inodeova
- Broj alociranih inodeova za direktorije unutar grupe blokova
- Još neke dodatne informacije ili rezerviran prostor za buduću nadogradnju
Veličina jedne Group Descriptor stavke unutar tablice je 32B, odnosno 64B ako je aktivirana 64bitna podrška na EXT4 datotečnom sustavu.
Praktičan primjer
U svrhu prikaza informacija Group Descriptors strukture, stvorena je prazna datoteka od 100MB te je na nju postavljen EXT4 datotečni sustav (mkfs.ext4 alat, veličina bloka je 4k).
Prvo će biti predstavljene informacije o datotečnom sustavu pomoću alata fsstat (dio grupe alata unutar sleuthkit paketa, instalirati sa naredbom “apt-get install sleuthkit”). Informacije koje nemaju nikakvu vrijednost vezane uz ovaj primjer su izrezane iz izlaznog rezultata (/cut linije). Nakon fsstat izlaza, bit će prikazan ispis kompletne Group Descriptors strukture u originalnom obliku koji je zapisan na disk. Bojama su označene poveznice između izlazne informacije fsstat aplikacije i originalnog zapisa na disku ( u heksadecimalnom obliku, little endian način zapisa). Na kraju će biti pojedinačno izvučena sva polja jedne stavke Group Descriptor strukture.
NAPOMENA: S obzirom da je veličina datoteke 100MB, a veličina jednog bloka 4KB, dovoljna je jedna grupa blokova za alokaciju svih blokova na ovom datotečnom sustavu. Samim time, Group Descriptor struktura ima samo jednu stavku (s obzirom da se nalazi samo jedna grupa blokova). Veličina te stavke je 32B, no rezerviran je cijeli blok za strukturu (4096B), te će ostatak te strukture biti izrezan (/cut linija), jer je ispunjen nulama.
FSSTAT IZLAZNE INFORMACIJE (i prikaz korištenja aplikacije u prvoj liniji)
ids@ids2 ~/LINUX_PRIMJERI $ fsstat disk_image_100M
FILE SYSTEM INFORMATION
File System Type: Ext4
Volume Name:
Volume ID: d0342eb32c739ab934523487c8ced4b
**/cut **
Source OS: Linux
Dynamic Structure
Compat Features: Journal, Ext Attributes, Resize Inode, Dir Index
InCompat Features: Filetype, Extents, Flexible Block Groups,
Read Only Compat Features: Sparse Super, Large File, Huge File, Extra Inode Size
Journal ID: 00
Journal Inode: 8
METADATA INFORMATION
Inode Range: 1 - 25601
Root Directory: 2
Free Inodes: 25589
Inode Size: 128
CONTENT INFORMATION
Block Groups Per Flex Group: 16
Block Range: 0 - 25599
Block Size: 4096
Free Blocks: 23760
BLOCK GROUP INFORMATION
Number of Block Groups: 1
Inodes per group: 25600
Blocks per group: 32768
Group: 0:
Block Group Flags: [INODE_ZEROED]
Inode Range: 1 - 25600
Block Range: 0 - 25599
Layout:
Super Block: 0 - 0
Group Descriptor Table: 1 - 1
Group Descriptor Growth Blocks: 2 - 7
Data bitmap: 8 - 8
Inode bitmap: 24 - 24
Inode Table: 40 - 839
Uninit Data Bitmaps: 8 - 23
Uninit Inode Bitmaps: 24 - 39
Uninit Inode Table: 40 - 12839
Data Blocks: 12840 - 25599
Free Inodes: 25589 (99%)
Free Blocks: 23760 (92%)
Total Directories: 2
Stored Checksum: 0x8E0F
Prikaz fizičkog zapisa group descriptor strukture
(samo prvih 32B, zatim 64B kao dokaz da je ostatak strukture prazan, te je ostatak izrezan iz prikaza)
Izlazni rezultat je podijeljen na 3 stupca : adrese (offset, heksadecimalni oblik), originalni zapis (heksadecimalni oblik, little endian način zapisa, 16B u jednoj liniji), te zapis u ASCII obliku.
ids@ids2 ~/LINUX_PRIMJERI $ dd if=disk_image_100M bs=4096 skip=1 count=1 | xxd
0000000:0800 0000 1800 0000 2800 0000 d05c f563 ……..(…..c
0000010:0200 0400 0000 0000 0000 0000 f563 0f8e ………….c..
0000020:0000 0000 0000 0000 0000 0000 0000 0000 …………….
0000030:0000 0000 0000 0000 0000 0000 0000 0000 …………….
0000040:0000 0000 0000 0000 0000 0000 0000 0000 …………….
0000050:0000 0000 0000 0000 0000 0000 0000 0000 …………….
Od cijelog bloka veličine 4kB, prikazano je samo prvih 96B, s obzirom da je nakon 32. bajta blok ispunjen nulama. Temeljem izlaznih podataka, može se zaključiti kako se na datotečnom sustavu nalazi samo jedna grupa blokova.
Koristeći službenu referencu za iščitavanje značenja sadržaja Group Descriptors strukture ( poveznica na kraju poglavlja), ispod teksta je prikazan zapis u originalnom obliku (little endian ili LE, heksadecimalni zapis), zatim transformacija sadržaja u standardan oblik za čitanje s lijeva nadesno (big endian ili BE, i dalje heksadecimalan zapis). Treću stavku čini sadržaj izmijenjen iz heksadecimalnog u decimalni tip, te na kraju slijedi opis, odnosno značenje samog sadržaja , te njegova veličina.
08000000 - 00000008 - 8 - Data Blocks Bitmap Location
18000000 - 00000018 - 24 - Inode Blocks Bitmap Location
28000000 - 00000028 - 40 - Inode Table Bitmap Location
D05C - 5CD0 - 23760 - Free Blocks Count
F563 - 63F5 - 25589 - Free Inodes Count
0200 - 0002 - 2 - Number of directories
0F8E - 8E0F - 36367 - Group Descriptor Checksum
U samom izlaznom rezultatu fsstat naredbe može se primijetiti kako je aktivirana značajka Flexible Block Groups, te polja Uninit Data Bitmaps, Uninit Inode Bitmaps, Uninit Inode Table. Ti termini biti će ukratko objašnjeni kasnije u posebnom poglavlju. Detaljnije informacije je moguće naći na poveznici na kraju poglavlja.
https://ext4.wiki.kernel.org/index.php/Ext4_Disk_Layout#Block_Group_Descriptors
Rezervirani blokovi GD tablice¶
Prilikom novog stvaranja datotečnog sustava, nakon Group Descriptors tablice rezervira se i određeni broj blokova za buduće proširenje veličine tog datotečnog sustava. Ti blokovi se nalaze između Group Descriptors tablice i Data Block Bitmap bloka. U standardnoj postavci, moguće je proširiti datotečni sustav sa faktorom do otprilike 1024 puta od originalne veličine. Podržava li sustav proširenje pokazuje je li aktivirana značajka Resize Inode. Radi se o specijalnom tipu Inodea u kojem su zapisane lokacije blokova za proširenje ( https://ext4.wiki.kernel.org/index.php/Ext4_Disk_Layout#Special_inodes).
Primjer:
U slijedećem primjeru ponovno je prikazan izlazni rezultat naredbe fsstat za sliku EXT4 datotečnog sustava, te su označeni bitni dijelovi.
ids@ids2 ~/LINUX_PRIMJERI $ fsstat disk_image_100M
FILE SYSTEM INFORMATION
File System Type: Ext4
Volume Name:
Volume ID: d0342eb32c739ab934523487c8ced4b
**/cut **
Source OS: Linux
Dynamic Structure
Compat Features: Journal, Ext Attributes, Resize Inode, Dir Index
InCompat Features: Filetype, Extents, Flexible Block Groups,
Read Only Compat Features: Sparse Super, Large File, Huge File, Extra Inode Size
Group: 0:
Block Group Flags: [INODE_ZEROED]
Inode Range: 1 - 25600
Block Range: 0 - 25599
Layout:
Super Block: 0 - 0
Group Descriptor Table: 1 - 1
Group Descriptor Growth Blocks: 2 - 7
**/cut**
Moguće je uočiti kako je aktivna značajka “Resize Inode”, te je rezervirano dodatnih 6 blokova za buduće proširenje datotečnog sustava i to odmah u nastavku nakon Group Descriptor tablice (iako je na prvi pogled samo 6 rezerviranih blokova daleko od faktora povećanja 1024x, kasnije u tekstu će biti objašnjena procedura i krajnji rezultat).
Nadalje, upotrebom debugfs aplikacije moguće je uočiti detalje specijalnog Inodea sa brojem 7 (proučiti specijalne Inodeove).
Izračun trenutne veličine datotečnog sustava , i maksimalne veličine moguće je dobiti korištenjem varijabli Group Descriptor size, Block Size te Group Descriptor Blocks i Reserved Group Descriptors Blocks.
I dalje će se koristiti slika od 100MB sa EXT4 datotečnom sustavom kao primjer. S obzirom da nije aktivna značajka 64bit, veličina jedne Group Descriptor stavke je 32 bajta. Veličina jednog bloka je 4096B (moguće provjeriti u prethodnom praktičnom primjeru za Group Descriptors poglavlje).
Group_Des_Size = 32B
Block_Size = 4096B
Group_Des_Bl_Size = 1
Res_Group_Des_Bl_Size = 6
Number_Blocks_Per_Block_Group = Broj blokova po jednoj grupi blokova = 8* Block_Size = 32768
Objašnjenje: Block Bitmap blok je binarna tablica statusa alokacije svih blokova unutar jedne grupe blokova. Veličina same grupe blokova zapravo ovisi o veličini jednog bloka. S obzirom da Bitmap tablica jedne grupe blokova uvijek zauzima jedan blok, broj blokova koji je moguće adresirati je 8*Block_Size (množi se sa 8 s obzirom da se radi o binarnoj tablici, odnosno neki blok na datotečnom sustavu ima samo dva stanja – alociran/slobodan).
U ovom slučaju, veličina bloka je 4096B, te je moguće alocirati 32768 blokova unutar jedne grupe blokova.
Iz toga je moguće izračunati samu veličinu jedne grupe blokova:
Block_Group_Size = Veličina jedne grupe blokova = 32768 * 4096B = 134217728B = 128MB
(broj blokova unutar grupe se množi sa veličinom jednog bloka)
Za Group Descriptors tablicu rezerviran je jedan blok ( 4096B). Bez obzira što se u tablici nalazi trenutno samo jedna grupa blokova ( jer 128B zadovoljava ukupnu veličinu od 100MB datotečnog sustava), prije izračuna ukupnog povećanja datotečnog sustava (aktiviranjem rezerviranih GDT blokova), dobro je izračunati faktor povećanja kada bi se samo originalni blok koristio za sve nove Group Descriptore ( odnosno dodavanjem novih grupa blokova).
Moguće proširenje originalne veličine od 100MB korištenjem originalnog Group Descriptors bloka (1 blok).
Group_Descriptors_per_Block = Block_Size / Group_Des_Size = 4096 / 32 = 128
Original_Total_Group_Descriptors = Group_Des_Bl_Size * Group_Descriptors_per_Block = 1* 128 = 128
Max_Original_Size = Original_Total_Group_Descriptors * Block_Group_Size = 128 * 128 = 16384MB = 16GB
Increment_Factor_1 = Max_Original_Size / Original_Size = 16384 / 100 = 163x
Max_Total_Group_Descriptors = (Group_Des_Bl_Size + Res_Group_Des_Bl_Size) * Group_Descriptors_per_Block = (6+1)*128 = 896
Max_FileSystem_Size = Max_Total_Group_Descriptors * Block_Group_Size = 896 * 128 = 114688MB = 112GB
Increment_Factor_2 = Max_FileSystem_Size / Original_Size = 114688 / 100 = 1146x
Iz gornjeg izračuna je vidljivo kako je stvarno moguće originalnu veličinu stvorenog datotečnog sustava povećati za otprilike 1024 puta. Ovdje je potrebno napomenuti ograničenje gdje zbroj originalnih GDT blokova i rezerviranih GDT blokova ne može biti veći od 1024 blokova.
Indeks čvor¶
Svakoj datoteci/direktoriju na datotečnom sustavu je dodijeljen Inode (eng. Index NODE). Inode predstavlja strukturu na disku koja upućuje na sam sadržaj neke datoteke (odnosno upućuje na podatkovne blokove te datoteke). U samom Inodeu se nalaze određeni metapodaci o datoteci na koju upućuje (vrijeme stvaranja, modificiranja, veličina, lokacija na datotečnom sustavu…).
Uprocesu stvaranja datotečnog sustava (podjela particije na blokove, stvaranje osnovnih struktura…), stvara se i tablica Inodeova, gdje njihov broj ovisi o zadanom omjeru broj_bajtova/Inode. Drugim riječima, za svaki broj bajtova na datotečnom sustavu bit će stvoren jedan Inode. Sam omjer može se vidjeti u konfiguracijskoj datoteci alata mke2fs (/etc/mke2fs.conf):
[defaults]
…
blocksize = 4096
inode_size = 256
inode_ratio = 16384
[fs_types]
ext3 = {
features = has_journal
}
ext4 = {
features = has_journal,extent,huge_file,flex_bg,uninit_bg,dir_nlink,extra_isize
auto_64-bit_support = 1
inode_size = 256
}
…
big = {
inode_ratio = 32768
}
huge = {
inode_ratio = 65536
}
news = {
inode_ratio = 4096
}
Iz navedenog primjera mogu se primijetiti predložene vrijednosti omjera ovisno o situacijskom korištenju datotečnog sustava. Ako je datotečni sustav predodređen za pohranu velikog broja datoteka male veličine, ili se planira stvarati puno simboličkih poveznica (ovo ne vrijedi za fizičke poveznice, kasnije objašnjeni pojmovi u dokumentu), potrebno je osigurati dovoljan broj Inodeova kako ne bi došlo do iscrpljenja istih. S druge strane, ako se na datotečnom sustavu planiraju pohranjivati velike datoteke, potrebno je prilagoditi omjer (npr. na svakih 1MB ili 4MB jedan Inode), kako ne bi došlo do iscrpljenja podatkovnih blokova. Preporučena vrijednost omjera prilikom stvaranja novog EXT4 datotečnog sustava je konzervativnih 16KB po jednom Inodeu.
Pritom treba imati na umu kako to ne znači da Inode može adresirati samo 16KB neke datoteke, već se radi isključivo o mehanizmu raspodjele Inode/Byte prilikom stvaranja sustava.
Bitno je napomenuti kako nije moguće stvoriti dodatne slobodne Inodeove ( recimo, u zamjenu za podatkovne blokove) nakon stvaranja EXT2/3/4 datotečnih sustava. U slučaju iscrpljenosti Inodeova, potrebno je ili proširiti sam datotečni sustav, ili premjestiti datoteke na neki novi sustav prilagođen za takav tip/veličinu datoteka. Prilikom proširivanja postojećeg datotečnog sustava, omjer broja Inodeova i bajtova se ne mijenja.
Struktura Inodea je detaljno opisana u prilogu na kraju dokumenta.
Praktičan primjer : Iscrpljenje podatkovnih blokova/Inode struktura
Bez obzira koliko se slobodnih blokova dodijeljenih za podatke/sadržaj (eng. Data Blocks) datoteka nalazi u sustavu, broj slobodnih Inodeova je bitna stavka za provjeru slobodnog prostora. Drugim riječima, onog trenutka kada se iscrpi broj slobodnih Inodeova, više ne postoji mogućnost stvaranja novih datoteka na datotečnom sustavu, odnosno smatra se da ne postoji više slobodnog prostora (iako postoje slobodni podatkovni blokovi). Koncept će biti prikazan u slijedećem primjeru, gdje će se datoteka od 100MB sa EXT4 datotečnim sustavom postaviti u direktorij /mnt/100M. Nakon toga će se provjeriti broj slobodnih podatkovnih blokova i broj slobodnih Inodeova. U prvom testiranju, datotečni sustav će se popuniti jednom velikom datotekom od 89MB (4096B*23000), kako bi se prikazala iskorištenost podatkovnih blokova u odnosu na Inodeove. U drugom testiranju (nakon što je datoteka obrisana), stvoriti će se visok broj simboličkih linkova (s obzirom na malu veličinu istih) kako bi se prikazala iskorištenog Inodeova u odnosu na podatkovne blokove.
Dobro je imati na umu fragilnost ravnoteže između iskorištenosti podatkovnih blokova naspram broja Inodeova.
Situacije u kojima postoji rizik od iscrpljenosti Inodeova su najčešće :
- Stvaranje velikog broja direktorija
- Stvaranje velikog broja datoteka malih veličina
- Stvaranje velikog broja simboličkih linkova
ids@ids2 ~/LINUX_PRIMJERI $ sudo chown ids /mnt/100M
ids@ids2 ~/LINUX_PRIMJERI $ mkdir /mnt/100M
mkdir /mnt/100M
ids@ids2 ~/LINUX_PRIMJERI $ mount disk_image_100M /mnt/100M/
mount: only root can do that
ids@ids2 ~/LINUX_PRIMJERI $ sudo !!
sudo mount disk_image_100M /mnt/100M/
ids@ids2 ~/LINUX_PRIMJERI $ cd /mnt/100M/
ids@ids2 /mnt/100M $ ls
lost+found
ids@ids2 /mnt/100M $ df /mnt/100M/
Filesystem 1K-blocks Used Available Use% Mounted on
/dev/loop0 95088 48 87872 1% /mnt/100M
ids@ids2 /mnt/100M $ df -i /mnt/100M/
Filesystem Inodes IUsed IFree IUse% Mounted on
/dev/loop0 25600 11 25589 1% /mnt/100M
Može se uočiti kako je na datotečnom sustavu trenutno iskorišteno 48 podatkovnih blokova (1%) te 11 Inodeova (1%).
Slijedeći korak će biti stvaranje jedne velike datoteke nešto manje od ukupne veličine datotečnog sustava.
ids@ids2 /mnt/100M $ dd if=/dev/zero of=/mnt/100M/95MBfile bs=4096 count=23000
dd: failed to open ‘/mnt/100M/95MBfile’: Permission denied
ids@ids2 /mnt/100M $ sudo !!
sudo dd if=/dev/zero of=/mnt/100M/95MBfile bs=4096 count=23000
23000+0 records in
23000+0 records out
94208000 bytes (94 MB) copied, 0.352804 s, 267 MB/s
ids@ids2 /mnt/100M $ df /mnt/100M/
Filesystem 1K-blocks Used Available Use% Mounted on
/dev/loop0 95088 92060 0 100% /mnt/100M
ids@ids2 /mnt/100M $ df -i /mnt/100M/
Filesystem Inodes IUsed IFree IUse% Mounted on
/dev/loop0 25600 12 25588 1% /mnt/100M
ids@ids2 /mnt/100M $ sudo rm 95Mbfile
Iz gornjeg primjera je vidljivo kako su iscrpljeni svi podatkovni blokovi (100% zauzeće) dok je iskorišten samo jedan dodatan Inode za datoteku. Datoteka je na kraju obrisana.
U slijedećem primjeru će se stvoriti velik broj simboličkih linkova koji upućuju na direktorij “lost+found”.
ids@ids2 for i in {1..25595};do ln -s lost+found/ mirko$i;echo $i;done
1
2
.
.
25589
ln: failed to create symbolic link ‘mirko25590’: No space left on device
25590
ids@ids2 /mnt/100M $ df /mnt/100M/;df -i /mnt/100M/
Filesystem 1K-blocks Used Available Use% Mounted on
/dev/loop0 95088 772 87148 1% /mnt/100M
Filesystem Inodes IUsed IFree IUse% Mounted on
/dev/loop0 25600 25600 0 100% /mnt/100M
U ovom primjeru moguće je uočiti kako je broj podatkovnih blokova neznatno porastao no, s druge strane, iscrpili su se svi Inodeovi, te više nije moguće stvarati nove datoteke na datotečnom sustavu.
Fizičke i simboličke poveznice¶
Nakon što je obrađeno prethodno područje, potrebno je pojasniti dva bitna koncepta implementirana u EXT datotečne sustave, a to su :
- Fizičke poveznice ( eng. hard links)
- Simboličke poveznice (eng. soft links)

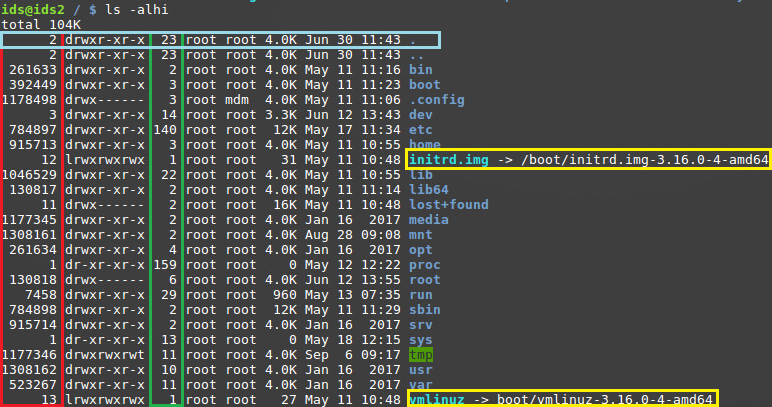

Koncepti će biti pojašnjeni kroz slijedeći primjer, a to je ispis sadržaja korijenskog direktorija:
Između ostalih opcija naredbe “ls” za ispis sadržaja direktorija, korištena je i opcija -i (prikaz i broja indeksa svake datoteke, odnosno Inode vezan uz samu datoteku).
Kao što je već rečeno, na EXT datotečnim sustavima sve je prikazano kao datoteka (čak i direktoriji i uređaji) i svaka datoteka ima dodijeljen svoj broj indeksa (eng. Inode). Naime, prilikom stvaranja datoteke, slobodan nedodijeljen Inode se povezuje sa tom datotekom (koju još u ovom trenutku zapravo definira isključivo sadržaj, recimo tekst neke tekstualne datoteke, bez imena). U samom Inodeu se nalaze metapodaci o toj novostvorenoj datoteci (vlasnik datoteke, veličina, vremena pristupa/izmjene/stvaranja…). Ono što se ne nalazi u nijednom od navedenih pojmova (datoteka, Inode) je bitna stavka za korisnike sustava, a to je ime datoteke. Ime datoteke se stvara kao stavka u nekom direktoriju. Ta stavka se u osnovi sastoji od dvije stvari : ime datoteke i Inode. Tek je završetkom tog procesa stvorena poveznica (eng. link) između samog sirovog sadržaja datoteke, dodijeljenog joj indeks broja, te mogućnošću pristupa toj datoteci preko imena koje se nalazi u određenom direktoriju.
Vraćajući se na gornji primjer na slici, svijetloplavom bojom je označena jedna stavka direktorija. Ime te stavke je jedna točka “.” , što je zapravo specijalno ime direktorija koje upućuje na samog sebe. Drugim riječima, s obzirom da je naredba za ispis sadržaja direktorija pokrenuta iz korijenskog direktorija (koji je na vrhu same hijerarhije direktorija, odnosno ne postoji prethodni direktorij iznad njega), stavka sa imenom točka “.” zapravo upućuje na isti taj korijenski direktorij. Slijedeća stavka u direktoriju ima ime od dvije točke “..”, što je još jedno specijalno ime direktorija koje upućuje na prethodni direktorij u hijerarhiji. Kako je već rečeno da ne postoji prethodni direktorij iznad korijenskog direktorija, stavka sa imenom dvije točke “..” će ponovno upućivati na isti taj korijenski direktorij. Prilikom stvaranja svakog novog direktorija na datotečnom sustavu automatski će se stvoriti i navedene dvije stavke.

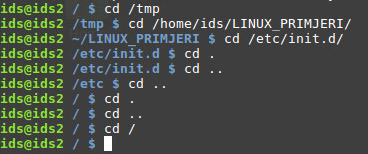

Za pojašnjenje, prikazano je kretanje kroz direktorije koristeći pune putanje direktorija (ovaj proces se popularno naziva kretanje kroz strukturu direktorija korištenjem pune/apsolutne putanje), i zatim koristeći navedene dvije stavke u direktoriju (ovaj proces se popularno naziva kretanje kroz strukturu direktorija korištenjem relativnih putanji).
Prva tri primjera sa slike prikazuju premještanje radnog direktorija korištenjem pune,odnosno apsolutne putanje, te je moguće primijetiti kako je u jednom koraku prođeno više direktorija u strukturi.
Slijedeći primjer u radnom direktoriju putanje /etc/init.d prikazuje kako se korištenjem naredbe za izmjenu direktorija (naredba cd) i argumentom sa imenom točka “.”, nije promijenila lokacija direktorija. Nakon toga, višekratnom uporabom naredbe za izmjenu direktorija i argumentom sa imenom dvije točke “..”, u svakom koraku se radni direktorij promijenio za jedan korak iznad u hijerarhiji, sve do korijenskog direktorija “/”. Zadnja tri primjera pokazuju kako upotreba argumenata “.” ili “..” ne mijenja samu lokaciju radnog direktorija, odnosno jednaka je kao i u primjeru kada se koristi apsolutna putanja sa navedenim argumentom imena korijenskog direktorija “/”.
Dodatni termin usko vezan uz čvrste poveznice je njihov broj (eng. Hard Link Count). Naime, moguće je stvarati nove datoteke na različitim direktorijima i sa različitim imenima, koje će upućivati na isti Inode, a time i isti sadržaj. Svaka stvorena datoteka na datotečnom sustavu ima obvezno minimalno jednu čvrstu poveznicu.
Broj čvrstih poveznica je u gornjem primjeru označen zelenom bojom, no prije pojašnjenja tog primjera, bolje je koncept objasniti prvo na jednostavnijem.

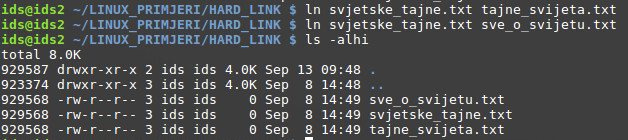

Kao što je vidljivo na slici, stvorena je nova prazna datoteka imena “svjetske_tajne.txt”. Sam sadržaj datoteke (u ovom slučaju ga nema) se nalazi u nekom podatkovnom bloku na datotečnom sustavu, dodijeljen joj je 929568. Inode iz Inode tablice ( time je stvorena čvrsta poveznica), te je na kraju procesa i stvorena stavka direktorija s imenom “svjetske_tajne.txt” koja upućuje na taj Inode. Vidljivo je i kako je trenutan broj čvrstih poveznica prema toj datoteci samo jedan.
Pomoću naredbe za stvaranje poveznica između datoteka “ln” (standardne vrijednosti podrazumijevaju stvaranje fizičkih poveznica, no moguće je stvaranje i simboličkih) stvorit će se dvije poveznice na postojeću datoteku “svjetske_tajne.txt”. Prikazom sadržaja direktorija (opcija za prikaz Inode brojeva uključena) moguće je uočiti kako obje novostvorene datoteke upućuju na jednak Inode pod brojem 929568. Dodatno, može se primijetiti kako je broj čvrstih poveznica prema toj datoteci povećan sa 1 na 3, što odgovara broju novostvorenih datoteka.
Trenutno su datoteke bez sadržaja te im je ukupna veličina ukupno 0 bajta. Razlog tomu je što ime datoteke nije vezano uz veličinu te datoteke već ulazi u prostor direktorija u kojem se nalazi (primijetiti rezerviranih 4KB za trenutno radni direktorij, tema će biti obrađena kasnije u tekstu), dok su metapodaci definirani u prostoru koji zauzima Inode povezan sa tom datotekom.

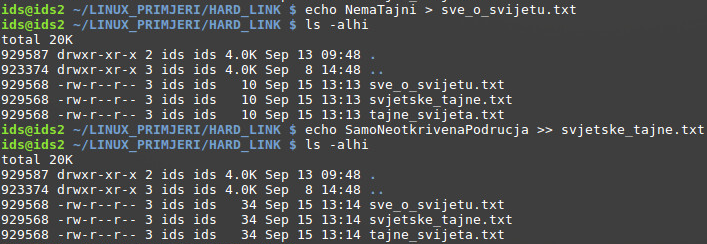

Nakon upisa nekog tekstualnog sadržaja u datoteku „sve_o_svijetu.txt“ moguće je primijetiti kako se veličina mijenja za sve 3 datoteke, zajedno sa drugim metapodacima (npr. uočiti vrijeme izmjene). Postupak upisa sadržaja je u donjem primjeru još jednom ponovljen, no ovaj puta za drugu datoteku, te se isto može uočiti utjecaj na sve datoteke.
Drugim riječima, stvaranje čvrstih poveznica na neku datoteku stvara nove datoteke koje upućuju na isti sadržaj.
No, što se događa kad bi se izbrisala originalna datoteka prema kojoj su stvorene dvije čvrste poveznice?

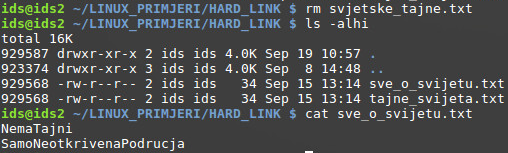

Nakon brisanja originalne datoteke, dvije čvrste poveznice i dalje ostaju, jedino se broj čvrstih poveznica smanjio za 1. Sadržaj datoteke je i dalje vidljiv.

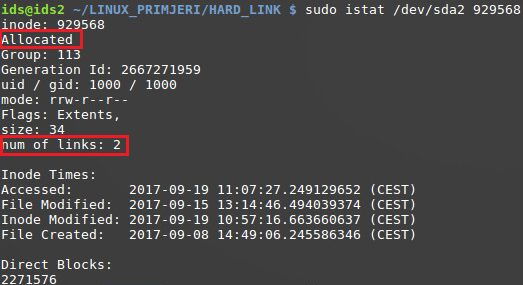

Prije brisanja i ostalih poveznica prema sadržaju datoteke, potrebno je pogledati informacije iz samog Inodea vezanog uz datoteke, pod brojem 929568. U tu svrhu će se koristiti aplikacija „istat“ (dio „sleuthkit“ paketa , paketa alata otvorenog koda za digitalnu forenziku sustava za pohranjivanje podataka).
Između ostalih informacija , moguće je uočiti da je Inode alociran (dodijeljen datoteci), te je broj poveznica ukupno 2, što odgovara stvarnom stanju.

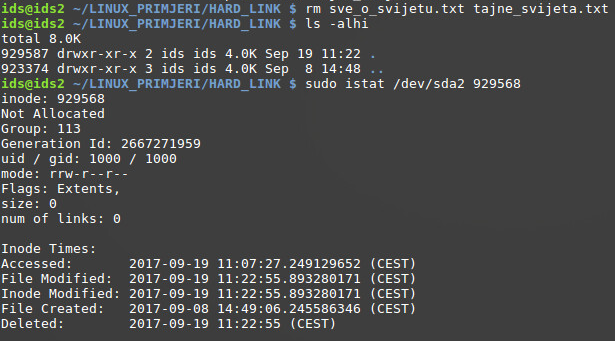

Nakon brisanja i ostalih čvrstih poveznica prema Inodeu, uočava se kako on više nije alociran, te je broj poveznica smanjen na nulu. Dodatno, pojavljuje se nova stavka u odnosu na prošli pregled, a to je datum i vrijeme brisanja datoteke (stavka Deleted). Uočiti kako vrijeme brisanja nije zapisano u istoj preciznosti kao i ostale stavke (najveća preciznost je u sekundama, dok ostale imaju preciznost u nanosekundama).
Često pitanje koje postavlja jest, koja je točno svrha čvrstih poveznica na Linux kompatibilnim datotečnim sustavima? Prije samog odgovora sa primjerima, bitno je reći kako je u arhitekturi EXT datotečnih sustava ugrađen koncept čvrstih poveznica, odnosno svaka datoteka ima minimalno jednu čvrstu poveznicu. Drugim riječima, implementacija već postoji i dio je funkcionalnosti datotečnih sustava, bez obzira koristili ju korisnici u druge svrhe.
Korisnik ima kolekciju filmova pohranjenu na lokalnom disku, te želi sortirati te filmove po direktorijima sa odgovarajućim žanrom. Neki filmovi ne spadaju u samo jedan žanr, nego u 3 ili više njih. Kako korisnik ne bi kopirao isti film u više direktorija, te samim time zauzimao dodatni prostor, u svaki direktorij koji odgovara žanru može se stvoriti čvrsta poveznica sa istim imenom datoteke kao i originalna. Time je ispunjen uvjet u kojem se filmovi nalaze u odgovarajućim direktorijima, bez potrošnje dodatnog prostora na disku.
Nedostatak čvrstih poveznica jest što su vezane isključivo za datotečni sustav na kojem se nalaze, odnosno, čvrste poveznice se ne mogu povezivati sa datotekama na drugom datotečnom sustavu ( drugoj particiji).

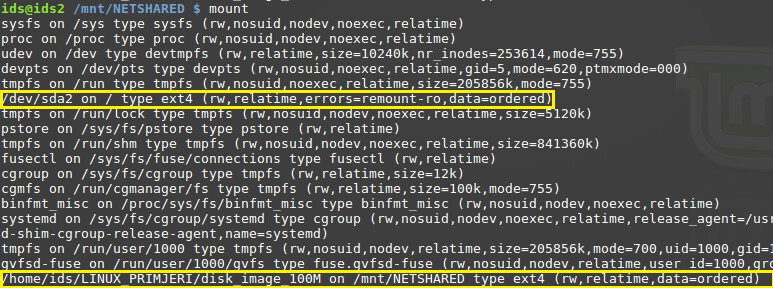

U primjeru je stvorena prazna datoteka od 100MB i na nju je postavljen EXT4 datotečni sustav, te je montiran (eng. mount) unutar direktorija /mnt/NETSHARED. Ispod na slici mogu se uočiti (označeno žutom bojom) dva različita montirana datotečna sustava, jedan je već naveden, dok je drugi montiran unutar korijenskog direktorija.
Pokušaj stvaranja čvrste poveznice unutar /mnt/NETSHARED direktorija koja upućuje na datoteku koja se nalazi na različitom datotečnom sustavu, rezultirati će porukom o grešci, što je vidljivo na slici ispod. Ono što je moguće odmah uočiti jest da se ne radi o nedostatku privilegija korisnika u procesu, već o nemogućnosti stvaranja poveznica između dva uređaja (eng. cross-device link).
Razlog tog nedostatka leži u samom postupku stvaranja čvrstih poveznica. Naime, kao što je već navedeno, svaka datoteka na datotečnom sustavu sastoji se od 3 povezane komponente : sirovi sadržaj (npr. tekst datoteke), stavka u direktoriju i indeks broj (eng. Inode). S obzirom da je Inode vezan uz datotečan sustav, svaki datotečan sustav će imati zasebnu bazu Inodeova. Drugim riječima Inode sa brojem npr. 378 na jednom datotečnom sustavu će upućivati na različitu datoteku od Inodea sa istim brojem na nekom drugom datotečnom sustavu.
Simboličke poveznice¶
Simboličke poveznice isto upućuju na originalnu datoteku, no mehanizam je drugačiji od čvrstih poveznica. Za razliku od čvrstih poveznica koje dijele isti Inode sa originalnom datotekom, simboličke poveznice su nove datoteke sa drugim dodijeljenim Inodeom (kao i kod svakog stvaranja datoteke). Osnovne razlike u odnosu na čvrste poveznice su :
- Simbolička poveznica i originalna datoteka ne dijele isti Inode broj
- Simboličke poveznice mogu upućivati na datoteke koje se nalaze na
- različitom datotečnom sustavu (na drugoj particiji)
- Nakon brisanja originalne datoteke na koju upućuje simbolička
- poveznica, ona više nije dostupna
- Dodavanje simboličkih poveznica ne mijenja brojač čvrstih poveznica
- Mogu upućivati na direktorije
Razlika može biti prikazana i na način kao u donjoj slici:
Drugim riječima, simboličke poveznice najviše podsjećaju na termin poveznica u svakodnevnom korištenju (eng. shortcut) jer samo ukazuju na lokaciju željene datoteke.
U primjeru na slici ispod stvorena je simbolička poveznica (može se koristiti već spomenuta aplikacija za stvaranje poveznica “ln” uz upotrebu opcije “-s”). Simbolička poveznica je poseban tip datoteke te je tako i označena u ispisu sadržaja direktorija (primijetiti slovo “L” unutar žutog okvira, eng. Link).
Nadalje, može se primijetiti kako simbolička poveznica pod imenom “SIMBOLIČKI” i Inode brojem 929994 upućuje na datoteku “hostname” (unutar /etc direktorija) sa drugačijim Inode brojem 785066. U ovom slučaju , veličina datoteke SIMBOLIČKI je 13 bajta (putanja /etc/hostname zauzima ukupno 13 znakova).
No, što se nalazi unutar simboličke poveznice, koji je sadržaj te datoteke? Standardnim načinom (npr. aplikacijom “cat”) će se uvijek prikazati sadržaj datoteke na koju poveznica upućuje, što je i dokazano u slijedećem primjeru. Za prikaz stvarnog sadržaja simboličke poveznice, može se koristiti aplikacija “readlink”.
Detaljniji pregled karakteristika simboličke poveznice prikazati će jednu zanimljivost, nije dodijeljen nijedan podatkovni blok za zapis sadržaja te datoteke. Gdje je onda zapisana putanja odredišne datoteke? Prema dosadašnjem pravilu, (https://ext4.wiki.kernel.org/index.php/Ext4_Disk_Layout#Symbolic_Links) ako je putanja unutar duljine od 60 bajta, vrijednost će biti zapisana u samom Inodeu. U suprotnom, alocirati će se zaseban podatkovni blok za zapis sadržaja.
Praktičan primjer:
Kako locirati i ispisati sadržaj nekog Inode broja?

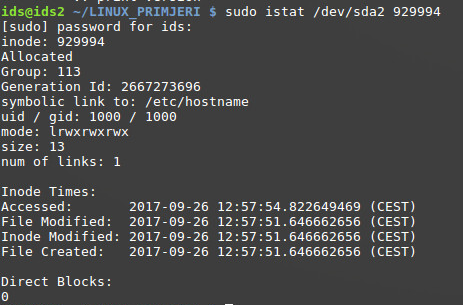

Za primjer će se koristiti simbolička poveznica iz prošlog primjera sa Inode brojem 929994.
S obzirom da je struktura datotečnog sustava raspodijeljena po grupama, potrebno je saznati grupu u kojoj se nalazi Inode. Aplikacija “istat” prikazuje i grupu blokova u kojoj se nalazi Inode, a ona je pod brojem 113.

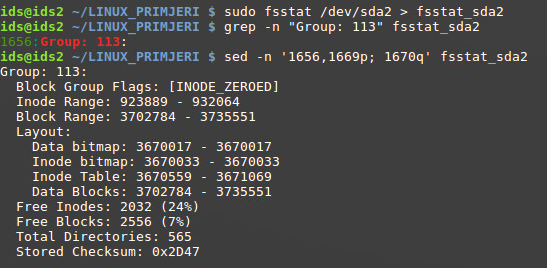

Detaljnu strukturu datotečnog sustava je moguće iščitati pomoću već spomenute aplikacije “fsstat”. Izlazni rezultat bit će spremljen u datoteku “fsstat_sda2” (sda2 je uređaj na kojem se nalazi datotečni sustav). Zatim će se upotrebom uzorka za pretraživanje (pomoću “grep” aplikacije i korištenjem opcije -n za prikaz linije u datoteci) prikazati linija u datoteci na kojoj se nalazi traženi filter.
Slijedeći korak je ispis sadržaja datoteke na ekran, počevši od nađene linije, sve do završetka informacija koje se tiču detalja grupe blokova 113.
Može se primijetiti kako se Inode broj 929994 stvarno nalazi unutar ranga 923889-932064 koji pripada grupi 113.
Tablica svih Inodeova tog ranga je veličine 511 blokova (blok je standardne veličine od 4096 bajtova) i nalazi se u rangu blokova 3670559-3671069. Ta dva ranga predstavljaju početni uvjet za pronalazak lokacije željenog Inodea.
Prvo je potrebno saznati koji je Inode po redu unutar ranga, što se može saznati tako da se oduzme traženi Inode sa početnim Inodeom u rangu ( 929994 - 923889 ). Dobiva se rezultat 6105, to je redno mjesto u rangu.
Da bi se saznala točna lokacija, odnosno blok u kojem se nalazi, potrebno je znati veličinu jednog Inodea, te veličinu bloka u datotečnom sustavu. U ovom primjeru, s obzirom da se radi u EXT4 datotečnom sustavu, standardna veličina jednog Inodea je 256B, dok je veličina jednog bloka 4096B. Znači da se u Inode tablici, unutar jednog bloka nalazi točno 16 Inodeova.
Redni broj 6105 se dijeli sa 16, kako bi se dobio broj blokova koji se preskaču, a to je 381 preskočeni blok (381,5625) . Ostatak je 9 (0,5625*16), što znači da se unutar 382. bloka na 10. mjestu nalazi traženi Inode.
Potrebno je nadodati broj 381 početnom bloku Inode tablice ( 3670559 + 381), te se dobiva blok 3670940 u kojem se nalazi traženi Inode.
Taj blok se može spremiti u zasebnu datoteku uz pomoć aplikacije blkcat.

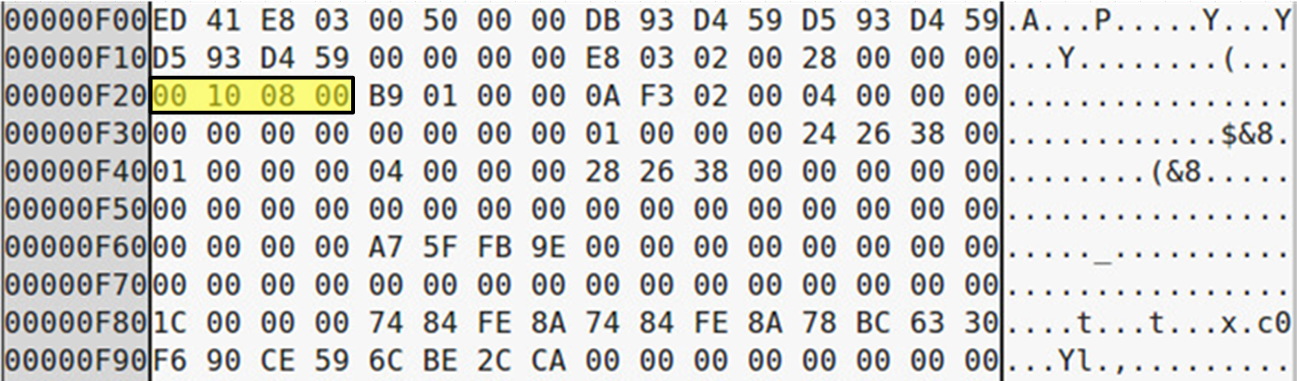

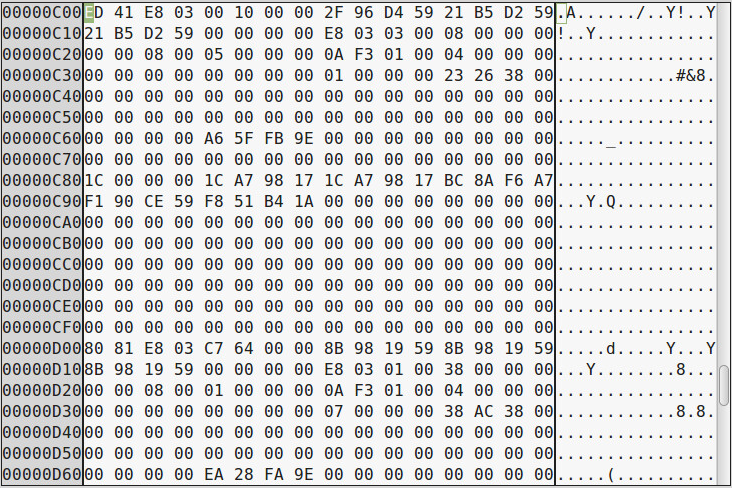

Uz pomoć nekog hex editora potrebno je iščitati sadržaj spremljene datoteke (radi lakšeg snalaženja, postaviti pregled od 16 bajta u jednoj liniji). S obzirom da je traženi Inode 10. po redu u navedenom bloku, a veličina Inodea je 256 bajta, traženi odmak (eng. offset) u datoteci je 2304 bajta (odnosno adresa 0x900 u heksadecimalnom obliku).
Između ostalih detalja, jasno se može uočiti upisana putanja odredišne datoteke na koju upućuje ova simbolička poveznica.
S druge strane, ako je poveznica veća od 60 bajta, traženi sadržaj se sprema u zaseban podatkovni blok, što će biti prikazano za poveznicu SIMBOLIČKI_DUGI iz gornjeg primjera, veličine 80 bajta. Iz detaljnijeg prikaza informacija Inodea 929995, može se uočiti kako je alociran podatkovni blok 3679773 za zapis sadržaja datoteke. Korištenjem aplikacija dd (s obzirom da se blokovi počinju brojati od nule, ne smanjuje se vrijednost za preskakanje blokova za 1) i xxd (za prikaz izlaznog rezultata u hexa obliku, umjesto u standardnom ASCII) može se uočiti putanja datoteke na koju upućuje simbolička poveznica ( putanja je izmišljena u svrhu prikaza veličine simboličke poveznice iznad 60 bajta).

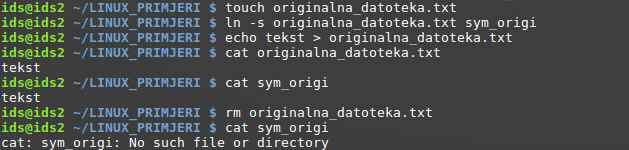

Što se događa ako se obriše originalna datoteka, a simbolička poveznica ostane? Cijeli proces je prikazan u slijedećem primjeru (stvaranje datoteke i poveznice, unos i prikaz sadržaja, te brisanje originalne datoteke i pokušaj prikazivanja sadržaja preko poveznice), no u osnovi simbolička poveznica ukazuje na nepostojeću datoteku
Za vježbu:
Saznati na koju datoteku upućuje simbolička poveznica /sbin/mkfs.ext4 , te dokazati to prikazom sadržaja u samom Inodeu poveznice, ili alociranom podatkovnom bloku. Prikazuje li se apsolutna ili relativna putanja odredišne datoteke? Zašto? Opisati proces izračuna.
Za vježbu2:

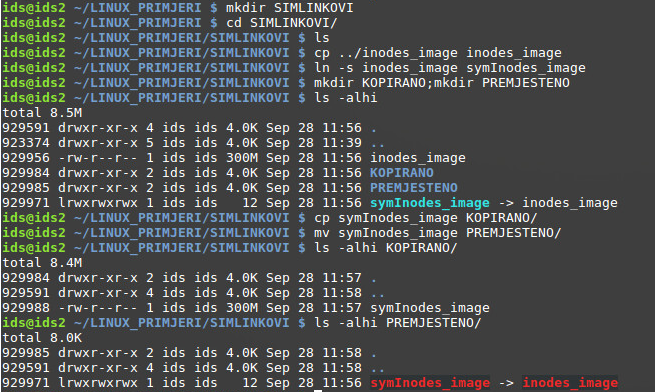

Proučiti radnje na gornjoj slici, te na temelju upisanih naredbi i izlaznih rezultata odgovoriti:
- Koje izmjene i karakteristike ima kopirana simbolička poveznica
- (Inode, Veličina datoteke, Prava pristupa)? Što se može zaključiti?
- Koje izmjene i karakteristike ima premještena simbolička poveznica
- (Inode, Veličina datoteke, Prava pristupa)? Što se može zaključiti?
- Upućuje li premještena simbolička poveznica na ispravnu putanju
- odredišne datoteke? Zašto?
Pitanja:
Nakon obrađenog područja čvrstih poveznica, proučiti ponovno sliku sa početka poglavlja te odgovoriti :
- Zašto direktorij /usr ima ukupno 10 čvrstih poveznica?
- Koliko čvrstih poveznica ima /etc direktorij?
- Koji je Inode broj korijenskog direktorija?
- Koji direktoriji imaju dodijeljen Inode pod brojem 1? Zašto?
- Nabrojati par primjera prednosti čvrstih poveznica.
- Koji je nedostatak čvrstih poveznica? Detaljno objasniti razlog nedostatka.
- Zašto premještanje datoteke sa veličinom od 10GB u neki drugi direktorij (na istom datotečnom sustavu) traje jako kratko?
- Koje su osnovne razlike između simboličkih i čvrstih poveznica?
- Koja se vrsta poveznica u praksi češće koristi?
- Gdje je zapisan podatak simboličke poveznice veličine manje 60B, a gdje od veće ?
- Što se događa sa simboličkom poveznicom ako se obriše odredišna datoteka?
http://blog.adityapatawari.com/2013/03/all-about-inodes-hard-links-and-soft.html
https://opensource.com/article/17/5/introduction-ext4-filesystem
Sadržaj direktorija¶
Direktorij u EXT datotečnim sustavima je zapravo datoteka u koju su zapisane stavke , odnosno objekti unutar direktorija. Svaka stavka sadrži slijedeće informacije:
- Inode broj na koji upućuje stavka direktorija
- Ukupna duljina stavke
- Duljina imena stavke
- Tip datoteke (pod uvjetom da je aktivna “filetype” značajka u
- datotečnom sustavu)
- Ime datoteke
Zapisi u direktorij izvršeni su na jedan od dva načina :
- Linearni način zapisa
- Indeksirani način zapisa (eng. Hash tree , mora biti aktivna
- “dir_index” značajka u datotečnom sustavu)
Prije detaljnog objašnjenja strukture zapisa direktorija, dobro je proučiti izlazni rezultat prikaza sadržaja nekog direktorija (slika ispod).
Kako i gdje su zapravo organizirani prikazani podaci? Iz navedenog primjera može se vidjeti kako svaka stavka sadrži slijedeće informacije:
- Inode broj
- Vrsta datoteke (npr. direktorij, simbolička poveznica, regularna datoteka…)
- Prava pristupa (Vlasnik, Grupa, Ostali)
- Broj čvrstih poveznica
- Vlasnik datoteke
- Grupa koje je vlasnik član
- Veličina datoteke
- Datum zadnje izmjene
- Vrijeme zadnje izmjene
- Ime datoteke (te dodatno putanja odredišne datoteke za simboličke poveznice)
Sve informacije su zapisane u dvije lokacije: Inode strukturu (označeno zelenom bojom) i stavku direktorija (označeno žutom bojom). Dakle, sama stavka nekog direktorija se sastoji od poveznice između Inode broja i imena datoteke. Jedino mjesto gdje se spominje ime datoteke (između spomenute veze Inode broja, sadržaja datoteke i stavke direktorija) jest u samoj stavci unutar direktorija.
Napomena:

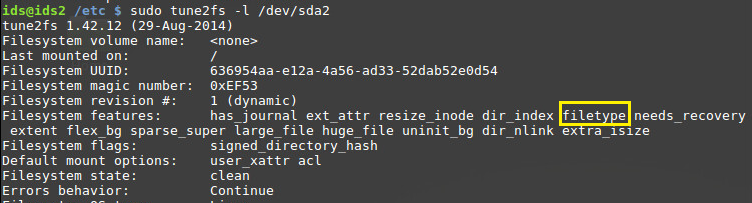

Ovisno o podržava li datotečni sustav značajku “filetype” u samu stavku direktorija se ujedno sprema i tip datoteke. U suprotnom, spremaju se samo ime datoteke i Inode broj. Je li značajka aktivna na datotečnom sustavu može se vidjeti postupkom prikazanom na slijedećem primjeru:
Ovisno o podršci za prikaz tipa datoteke, mijenja se i izgled same strukture stavke direktorija. Prepoznaju se dva tipa: ext4dir_entry i ext4_dir_entry_2 (sa podrškom za prikaz tipa datoteke).

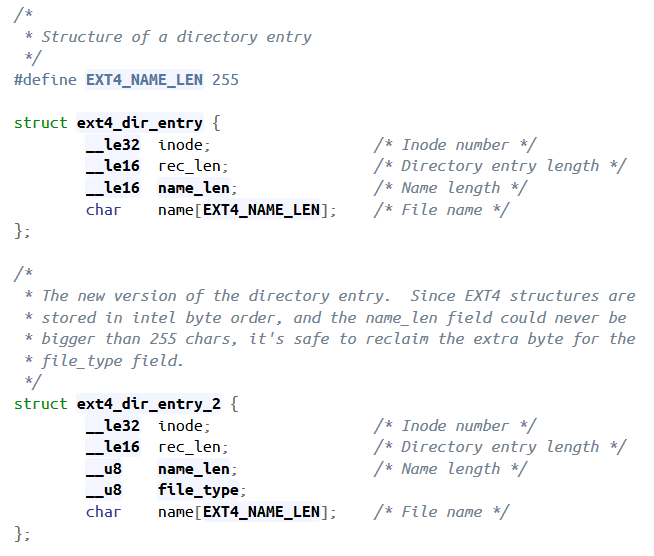

Strukture su opisane u datoteci ext4.h (eng. Header file). Mogu se uočiti dvije strukture (ext4_dir_entry i ext4_dir_entry_2). S obzirom da je maksimalna veličina imena datoteke ukupno 255 znakova, a u prvoj verziji strukture je bilo dodijeljeno 2 bajta za ime (_le16, 16 bita), u drugoj verziji je veličina varijable smanjena na 1 bajt (dovoljno sa maksimalnu veličinu imena). Stvorena je dodatna mogućnost nove varijable veličine 1 bajt koja služi za spremanje tipa datoteke u stavku direktorija.
Poveznica : https://git.kernel.org/pub/scm/linux/kernel/git/stable/linux-stable.git/tree/fs/ext4/ext4.h?h=v4.13.4#n1908
Linearni način zapisa u direktorij¶
S obzirom da je direktorij datoteka kao i svaka druga na datotečnom sustavu, dodijeljuje mu se Inode te potrebni podatkovni blokovi za zapis sadržaja. Iako se radi o datoteci, jednostavno nije moguće pokušati na standardan način (npr. upotrebom cat aplikacije) vidjeti neki tekstualni neformatirani sadržaj direktorija. Razlog tomu je korištenje različitih funkcija za čitanje. Naime, aplikacije kao cat za pristup datotekama koriste read() funkciju (ili neku varijaciju tipa safe_read() ), dok se za prikaz sadržaja direktorija koristi readdir() (koju koristi aplikacija ls, standardni dio cureutils paketa).
Za vježbu:
https://github.com/coreutils/coreutils/blob/master/src/ls.c
https://github.com/coreutils/coreutils/blob/master/src/cat.c
Proučiti izvorni kod aplikacija ls i cat sa navedenih poveznica, te potražiti na koji način pristupaju datotekama, odnosno direktorijima. Koje funkcije se koriste u procesu?
Jedini drugi način je direktan pristup podatkovnom bloku, te interpretirati zapisani sadržaj. Za primjer će se koristiti LINEAR_DIRECTORY direktorij sa sadržajem prikazanim na slici ispod.

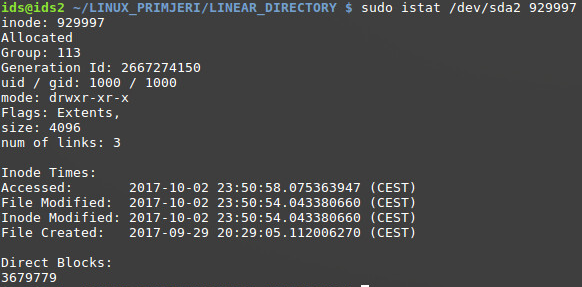

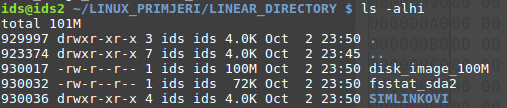

Može se iščitati kako je direktoriju dodijeljen Inode 929997, te pomoću istat aplikacije prikazuju se detalji Inode strukture. Direktoriju je dodijeljen jedan podatkovni blok pod brojem 3679779.

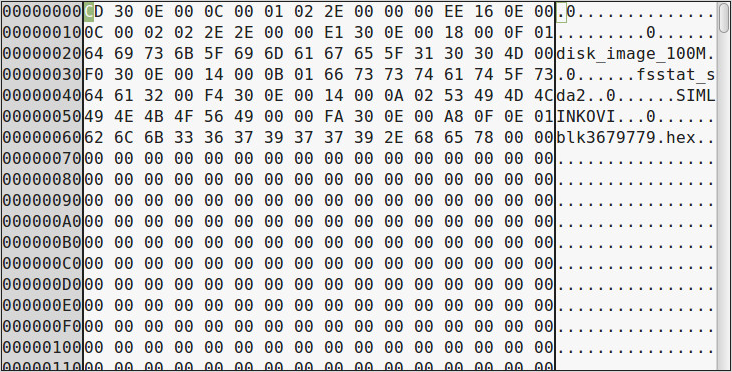

Upotrebom blkcat aplikacije, navedeni blok se sprema u zasebnu datoteku, te se sadržaj prikazuje nekim hex editorom (u ovom slučaju ghex). S obzirom da je ostatak podatkovnog bloka prazan, nije prikazan na slici.
S obzirom da datotečni sustav ima aktiviranu podršku “filetype” za spremanje tipa datoteke u strukturu stavke direktorija, ona će biti slijedeće strukture:
Potrebno je samo pratiti dokumentaciju te iščitavati sadržaj prema njoj.
CD300E00->0x 000E30CD = 929997
0C00->0x 000C = 12
01->0x 01 = 1
02-> 0x 02 = Directory
2E->0x 2E = .
000000->Ostatak do kraja stavke
Zaključak, radi se o prvoj stavci direktorija, koji upućuje na samog sebe. Direktoriji “.” i “..” su uvijek prve dvije stavke u svakom direktoriju.
Primjer datoteke disk_image_100M
E1300E00->0x000E30E1 = 930017
1800->0x 0018 = 24
0F->0x 0F = 15
01->0x 01 = Regular File
0x 6469736B5F696D6167655F3130304D = disk_image_100M
00->Ostatak do kraja stavke
Prikazani primjeri dokazuju uspješnu vezu između podataka zapisanih u sam podatkovni blok nekog direktorija i izlaznog rezultata neke aplikacije za prikaz sadržaja direktorija.

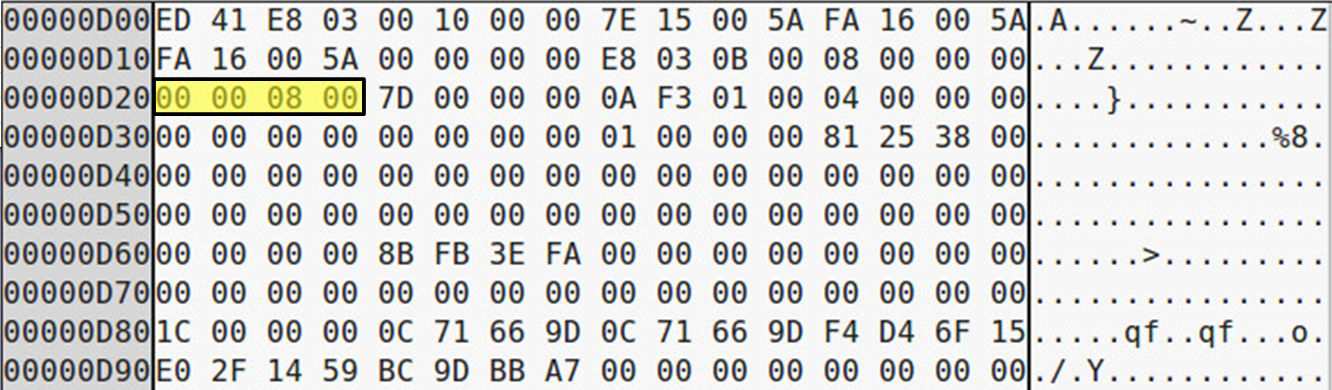

Prikaz Inode strukture linearnog direktorija
Za vježbu:
Na gore prikazani način pronaći i zapisati informacije za slijedeće stavke:
Direktorij “..”
Datoteka “fsstat_sda2”
Direktorij “SIMLINKOVI”
Indeksirani način zapisa u direktorij¶
Linearni način zapisa predstavlja određene probleme u performansama kada se radi o velikoj količini datoteka unutar nekog direktorija. Svaka operacija nad stavkama unutar direktorija (stvaranje, brisanje,otvaranje) podrazumijeva linearno pretraživanje ciljane stavke. Drugim riječima, za pregled sadržaja datoteke Datoteka09.txt, potrebno je prilikom pretraživanja prvo proći kroz datoteke Datoteka01.txt-Datoteka08.txt linearnim redoslijedom. Povećanjem broja datoteka unutar direktorija, cijena izvođenja operacija je sve veća. Matematički gledano, cijena pretraživanja za X stavaka u direktoriju će uvijek biti ista, bez obzira na kojoj poziciji se ta stavka nalazi. Drugim riječima, za 10 stavaka u direktoriju, očekuje se izvršavanje 10 koraka u pretraživanju (jer ta stavka stvarno može biti na zadnjem mjestu).
Kao što je već prikazano u prethodnom poglavlju, struktura linearnih zapisa izgleda kao prema slijedećem crtežu.

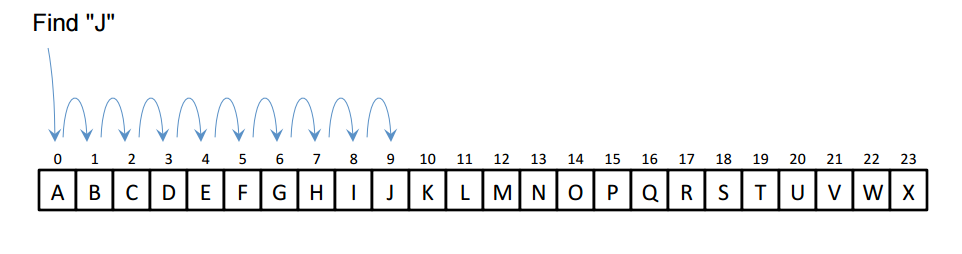

IZVOR: http://www.geeksforgeeks.org/wp-content/uploads/gq/2016/10/Linear-Search.png
http://www.geeksforgeeks.org/linear-search-vs-binary-search/
Kako bi se došlo do stavke J, potrebno je proći sve stavke od A-J linearnim putem. Ovdje se postavlja pitanje brisanja postojećih ili dodavanja novih stavaka u linearni zapis. Što napraviti u slučaju brisanja stavke D, ostaviti prazninu ili presložiti cijeli zapis? Što napraviti ako se želi dodati ponovno obrisana stavka, treba li ponovno presložiti zapis kako bi stavka sjela u redoslijed, ili ju dodati na kraj zapisa? Postoje različite optimizacije i implementacije rješenja koje se bave ovim pitanjima.
No, bez obzira na optimizacije, i dalje se radi o rješenju koje je neučinkovito za veliki broj zapisa. Jedno od predloženih rješenja je uvađanje tzv. binarnog pretraživanja. Osnova binarnog pretraživanja je korištenje isključivo dvije odluke - lijevo/desno, odnosno veće/manje. Algoritam je u tom smislu jednostavan, i kao što će se pokazati u ovom primjeru učinkovitiji od klasičnog linearnog algoritma.
U nekom polju od A-X, sa ciljem pretraživanja stavke J, prvi korak je skok na polovicu tog polja. Sa te pozicije, gleda se je li stavka J veća ili manja u vrijednosti od te točke ( u ovom slučaju slovo L), te se radi odluka kreće li pretraživanje dalje ulijevo ili desno. S obzirom da je J manje od L, skok ide ulijevo, i to ponovno na polovicu ovog puta manjeg raspona polja ( A-L ) na slovo F. Ponavljaju se identične radnje kako bi se došlo do slova J. Primjećuje se osjetno smanjenje potrebnih koraka do dostizanja cilja u odnosu na linearno pretraživanje.
Prije nastavka, treba imati na umu da linearno pretraživanje ima svoju primjenu, i to na :
Poljima gdje stavke nisu sortirane (umjesto ABCDE ->ACDEB)
Mali broj stavaka u polju (ne postoji jasna granica, te ovisi o samim implementacijama zapisa)
Stavke u strukturi su povezane (eng. linked list), te nije moguće nasumično pretraživanje (C je vezan uz B koji je vezan za A)
Itd…
Drugim riječima, postoje razne situacije u kojima se koristi linearno pretraživanje, odnosno u kojima prednost imaju neki drugi oblici ili tipovi algoritama. Za svaku implementaciju je potrebno testiranje kako bi se odabralo optimalno rješenje.
Algoritam za binarno pretraživanje je samo način pretraživanja podataka koji su i dalje zapravo linearno zapisani. Da bi se stvorila optimalna struktura zapisa, potrebno promijeniti sam način zapisa objekata (recimo datoteka u direktoriju) u ukupnoj strukturi. Tako je u odnosu na linearan zapis, stvorena struktura stabla (eng. tree structure, stablo je postavljeno naopako, korijen je na vrhu), u prvom primjeru konkretnije binarna struktura stabla.
U prikazu strukture stabla, crvenom bojom je jasno označen put pretraživanja do stavke J.
Prije objašnjenja specifičnosti binarne strukture stabla, dobro je objasniti par osnovnih pojmova (nisu svi pojmovi spomenuti) koji definiraju svaku općenitu strukturu stabla :
- Čvor - Dio stabla koji ima minimalno jednu vezu prema roditelju i/ili djetetu
- Korijenski čvor (eng. root) - Vrh stabla, ima vezu isključivo prema djeci
- Unutarnji čvor (eng. internal node) - Dio stabla koji je povezan sa roditeljem i minimalno jednim djetetom
- List čvor (eng. leaf node, external node) - Krajnji čvor u strukturi, nema djece, isključivo veza prema roditelju
- Roditelj - Hijerarhijski iznad djeteta, Korijenski čvor je jedini isključivo roditelj ( nije ujedno i dijete)
- Dijete - Hijerarhijski ispod roditelja, List čvor je jedino isključivo dijete ( nije ujedno i roditelj)
- Razina - Ovisno o početnom broju, vertikalna udaljenost nekog čvora od korijenskog čvora. Korijenski čvor može početi kao razina 0 ili razina 1, te je prvo dijete u razini 1 , odnosno 2.
- Visina stabla - Ukupni broj razina nekog stabla
- Dubina stabla - Udaljenost nekog čvora od korijenskog čvora. Stablo koje se sastoji samo od korijenskog čvora ima dubinu 0. Stablo sa jednim čvorom djetetom ima dubinu 1.
- Ključ - Vrijednost koja se može dodijeliti nekom čvoru , koristi se kao argument prilikom pretraživanja strukture stabla
Nakon definiranih pojmova, mogu se navesti određene specifičnosti binarnog stabla u odnosu na neko općenito:
- Sadrži korijenski čvor, u razini 0 može biti samo jedan korijenski čvor
- Svaki unutarnji čvor može imati najviše dvoje djece (uređeno stablo)
Iako strukture stabla nisu tema ovog dokumenta, a samo područje je iznimno kompleksno, pokušava se obraditi minimum potrebnog sadržaja kako bi se moglo nastaviti sa obradom teme.
Nešto kompleksniji tip strukture stabla od binarnog je B-tree stablo (slovo B u imenu ne označava binarno, odnosno samo značenje tog slova nije jasno definirano). Za početak, u odnosu na binarno stablo, B-tree dozvoljava da čvor sadrži više od dvoje djece, te se automatski balansira struktura. Pojam balansiranja podrazumijeva da, prilikom unosa novih stavki (ili brisanja postojećih), stablo pokušava zadržati minimalnu ukupnu visinu.
Nebalansirano i balansirano stablo
B-tree struktura zapisa (odnosno njegove varijacije, kao B+ Tree ili HashTree) je implementirana u mnoge popularne baze podataka ili datotečne sustave kao što su : HFS+ (Apple), NTFS (Microsoft), Ext4 (Linux), Btrfs ( Linux).
S obzirom da čvorovi unutar stabla B-tree strukture smiju sadržavati više od dvoje djece, smanjuje se ukupna visina stabla ( u odnosu na binarnu strukturu), te se štedi potreban prostor u zamjenu za nešto kompleksniji algoritam. S obzirom da u jedan čvor može stati više od dvoje djece, koristi se jedan ili više od jednog ključa koji je dodijeljen tom čvoru za odluke. Prilikom definiranja strukture, mora se definirati minimalan i maksimalan broj ključeva u jednom čvoru. Primjer B-tree stabla čiji čvorovi imaju više od jednog djeteta prikazan je na slijedećoj slici. Koristi se isti rang slova koji je korišten u strukturi binarnog stabla.
Prvenstveno je moguće primijetiti kako je drvo razgranatije, ali je smanjen za jednu cijelu razinu stabla. Dodatno je moguće primijetiti kako se u jednom čvoru nalazi najviše 4 djeteta ( broj Djece se izračunava tako da se broju Ključeva nekog čvora X doda broj 1, odnosno D(x)=K(x)+1 ), a minimalno jedan ključ,odnosno dva djeteta. Čvorovi u binarnim stablima imaju najviše dvoje djece, odnosno jedan ključ po čvoru.
Nakon obrade dvije općenite strukture stabala (binarno stablo i kompleksnija b-tree struktura stabla), potrebno je vratiti se na samu implementaciju indeksiranog načina zapisa u direktorije na EXT4 datotečnom sustavu. Službeni naziv implementacije je Htree (skraćeno od Hash Tree). Na razvoju koda primjene za EXT2 datotečnog sustava je originalno radio autor Daniel Phillips (2001. – izvor: https://www.kernel.org/doc/ols/2002/ols2002-pages-425-438.pdf). Prijenos koda (eng. port) za EXT3 sustav je razvijen od strane Christopher Lia i Andrew Mortona (2002.). Za oba EXT2 (iako osnovni EXT2 kod neće koristiti tu funkcionalnost) i EXT3 sustava je potrebno uključiti korištenje indeksiranja direktorija prilikom stvaranja datotečnog sustava, dok je na EXT4 ta opcija standardno uključena.
Struktura Htree je vrlo slična B-tree stablu, osim što se umjesto originalnih imena datoteka koriste njihove hash vrijednosti za pronalazak njihove lokacije u stablu. U slijedećim primjerima biti će prikazane situacije u kojima bi se za navedene datoteke koristio linearni način zapisa, b-tree struktura, te na kraju i htree stablo.

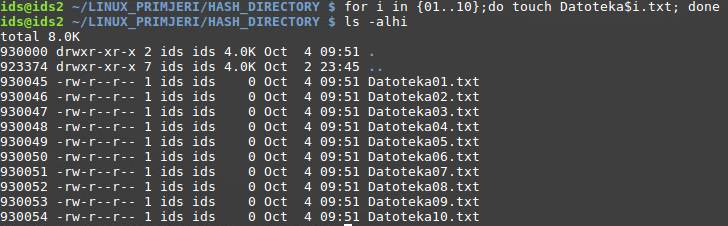

U linearnom načinu zapisa nekog direktorija, samom direktoriju je dodijeljen jedan podatkovni blok (uobičajena veličina je 4KB), te se datoteke dodaju jedna iza druge (sam fizički zapis u blok je već objašnjen u prošlom poglavlju). Ispod je prikazan pojednostavljeni način linearnog zapisa u podatkovni blok. U slučaju da datotečni sustav ne podržava indeksirani način zapisa, nakon što se prvi podatkovni blok popuni zapisima, direktoriju se dodijeljuje novi podatkovni blok, te se zapisi nastavljaju linearno.

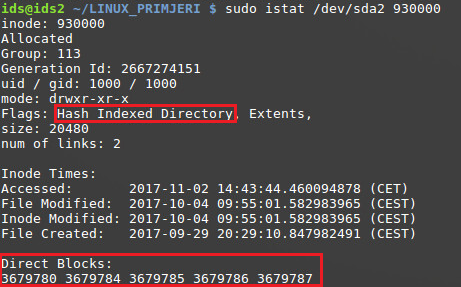

Ako datotečni sustav podržava indeksirani način zapisa, nakon što se podatkovni blok direktorija popuni (linearnim zapisima), aktivira se značajka indeksiranja, te se automatski stvara struktura stabla. Prilikom stvaranja te strukture, dodijeljuju se dodatni podatkovni blokovi koji će imati funkciju čvorova u strukturi. Ovisno o broju novih datoteka (odnosno zauzeću prostora prema veličini imena, jer prostor direktorija zauzimaju stavke imena), dodijeljuju se potrebni podatkovni blokovi za strukturu stabla. U donjem primjeru su alocirana dodatna tri bloka za strukturu stabla. Prvi blok (označen sa imenom Root) je prenamijenjen iz bloka za linearni zapis datoteka u Korijenski indeks (eng. root index). U njemu su, prema pravilima B-tree strukture, zapisani ključevi koji su povezani na krajnje/list čvorove. U svakom list čvoru zapisane su datoteke linearnim načinom zapisa. U osnovnoj B-tree verziji struktura bi izgledala otprilike ovako :
Htree stablo u odnosu na prethodni primjer izgleda vrlo slično, osim što se oznakama čvorova dodijeljuju hash ključevi.
Za svako ime datoteke se stvara hash ključ. Ako je vrijednost tog ključa unutar raspona hash vrijednosti čvorova, datoteka će se zapisati u taj čvor. Dakle, datoteke se više ne raspoređuju prema imenu, već prema hash vrijednosti.
Prema gornjim podacima, stvara se struktura hash stabla, odnosno Htree struktura.
Koraci prilikom pretraživanja neke datoteke su slijedeći :
- Pročitaj sadržaj prvog bloka datoteke direktorija (eng. Index Root)
- Izračunaj hash vrijednost datoteke (Datoteka11.txt -> 0x9f2ceffc…)
- Odluči koji list čvor pretraživati (Hash vrijednost ranga odabranog list čvora u sebi sadrži i hash vrijednost odredišne datoteke)
- Ako nađeni čvor nije list čvor, pretraživanje se nastavlja u nižoj razini strukture stabla
- Nakon što je odredišni list čvor nađen (u kojem se nalazi tražena datoteka), pretraga u tom bloku se nastavlja linearno
DODATAK: Upotreba hash vrijednosti objekata za izgradnju strukture podataka neizbježno za sobom povlači popularan problem hash kolizije. Radi se o događaju kada dva objekta u nekom istom području/tablici imaju identičnu hash vrijednost. Postoje različiti mehanizmi koji se brinu za rješavanja takvih problema.
Tako i u Htree strukturi, ako slučajno datoteka nije nađena u krajnjem list čvoru, postoji mogućnost da se ta datoteka nalazi u slijedećem list čvoru. S obzirom na kompleksnost, ovo područje neće biti obrađeno u dokumentu.
Prilikom stvaranja novog praznog direktorija, iako EXT4 datotečni sustav podržava indeksiranje, ta opcija još neće biti uključena. Direktoriju će se prvo dodijeliti jedan podatkovni blok (4096B), te će svi zapisi biti raspoređeni linearnom metodom. U donjem primjeru je prikazan sirov sadržaj nekog direktorija u kojem se nalazi deset datoteka (Datoteka1.txt - Datoteka10.txt). Na slici nije prikazan cijeli blok iz razloga što je ostatak prostora prazan. Metoda linearnog pristupa i zapisa se koristi sve dok se ne popuni cijeli blok zapisima. Crvenim okvirom su označeni zapisi za direktorije “.” i “..”. Nakon njih kreću zapisi za datoteke.
Prije Indeksiranja
Nakon što se zapisima popuni dodijeljeni blok, ako datotečni sustav podržava mehanizam indeksiranja, odnosno Htree strukturu, direktoriju se dodijeljuje minimalan potreban broj blokova za Htree stablo. Prvi blok (koji je bio popunjen linearnim zapisima) mijenja funkciju i strukturu, te postaje DX_ROOT (Index Root). Prvo se može primijetiti promjena u odnosu na gornju sliku. Radi kompatibilnosti , zapisi označenih direktorija i dalje ostaju, no duljina zapisa direktorija “..” je promijenjena u 4084 bajta (vidljivo u označenom okviru, vrijednost 0x0FF4, odnosno sve do kraja bloka (prvi zapis je duljine 12 bajta, ukupno 4096 bajta). Razlog tomu je za slučaj ako bi se podigao EXT2/EXT3 (bez podrške pregleda/upravljanja Htree strukture) datotečni sustav na particiji sa navedenim direktorijem, kako se ne bi izmijenila Htree struktura sa pokušajem linearnog zapisa. U tom slučaju će se nakon ispisa “.” i “..” stavki preskočiti cijeli blok, te će se slijedeći blok normalno pretraživati linearnim algoritmom.
Nakon dvije stavke navedenih direktorija, slijedi struktura koja opisuje detalje stvorene Htree strukture :
4 rezervirana bajta za eventualne kasnije nadogradnje
Verziju Hash funkcije ( 1 bajt, u ovom slučaju Half MD4 tip Hash funkcije)
Duljina polja za informacije o stablu (1 bajt, u ovom slučaju duljina informacije je 8 bajta)
Dubina stabla (1 bajt, u ovom slučaju dubina je nula, odnosno, sve datoteke zapisane su u čvorovima odmah ispod Root čvora, dakle radi se o list čvorovima)
Nekorištena zastavica (1 bajt, za eventualne kasnije nadogradnje)
Maksimalan broj čvorova (2 bajta, u ovom slučaju maksimalno 508 čvorova)
Stvaran broj čvorova (2 bajta, u ovom slučaju 4 čvora)
Broj podatkovnog bloka unutar direktorija sa izračunatom hash vrijednosti = 0 (4 bajta, u ovom slučaju dodijeljen je prvi blok)
Nastavak svih daljnjih čvorova koji postoje u stablu (svaki čvor ima svoju strukturu od 8 bajta)
NAPOMENA : Podatkovni blok unutar nekog direktorija je zapravo relativna adresa u odnosu na početak samog direktorija. Dakle prvi podatkovni blok direktorija će imati adresu 0, no njegova apsolutna adresa ovisi o datotečnom sustavu.
Struktura informacije svakog čvora je ukupne duljine 8 bajta koja se sastoji od 4 bajta za izračunatu hash vrijednost čvora, te dodijeljenom bloku unutar direktorija. Na slici ispod su prikazana 3 dodatna čvora :
- 0x47c60174 hash vrijednost čvora, 4. Blok unutar direktorija (počinje se brojati od nule)
- 0x7a4e6c3e hash vrijednost čvora, 2. Blok unutar direktorija
- 0xb5cb4252 hash vrijednost čvora, 3. Blok unutar direktorija
Nakon Indeksiranja
Na temelju gornjih informacija, može se zaključiti kako direktorij iz primjera zauzima ukupno 5 blokova (nulti blok za Root Index blok, prvi blok za čvor sa hash vrijednošću 0, te dodatna tri bloka). S obzirom da je navedena dubina ovog stabla 0, znači da su svi čvorovi zapravo i list čvorovi povezani na Root Index blok, i u njima su raspoređene sve datoteke. Na slijedećoj slici se može vidjeti ukupna veličina tog direktorija (5 blokova po 4096 bajta).
Detalji inodea dodijeljenog tom direktoriju otkrivaju dodatne informacije. Vidljivo je koji su podatkovni blokovi dodijeljeni (imati na umu da se ovdje radi o apsolutnim adresama tih blokova, za razliku od relativnih u odnosu na direktorij), te da je aktivna zastavica opcije “Hash Indexed Directory”.
Prikaz Inode strukture indeksiranog direktorija
Na slijedeće dvije slike može se primijetiti razlika između standardnog linearnog direktorija i direktorija sa podrškom za indeksiranje, odnosno onog sa Htree strukturom. Na odmaku (eng. offset) adrese 0x20 (na slikama 0xD20 i 0xF20) nalazi se struktura u koju se zapisuju različite zastavice za neki Inode.
Mogu se primijetiti na oba primjera jedna ista aktivna zastavica, te na drugom primjeru i jedna dodatna zastavica.
Prema dokumentaciji EXT4 , konkretno detalji strukture jednog Inodea zastavice imaju slijedeću funkciju:
Drugim riječima, prvi direktorij je zaista standardan linearan direktorij, dok drugi direktorij koristi Htree strukturu.
Za vježbu:
- Stvoriti direktorij proizvoljnog imena
- U tom direktoriju stvoriti deset datoteka proizvoljnog imena (no prve tri datoteke neka se zovu : Primjer1.txt, Primjer2.doc, Primjer3.png)
- Pronaći fizički podatkovni blok stvorenog direktorija, te ga spremiti u datoteku. Ispisati i opisati detalje Primjer3.png datoteke (prema strukturi stavaka direktorija). Od ukupnog broja stavaka u direktoriju, koja je točno stavka po redu navedena datoteka?
- Zapisati duljinu zapisa stavke Primjer2.doc datoteke.
- Obrisati Primjer3.png datoteku. Ponovno zapisati duljinu zapisa stavke Primjer2.doc datoteke. Što se dogodilo sa duljinom? Probaj zaključiti zašto.
- Stvoriti novu datoteku imena Novi_Primjer.mp3. Gdje je zapisana stavka novostvorene datoteke? Je li još uvijek zapisana Primjer3.png stavka datoteke? Zaključi u kojoj bi se situaciji zapis prepisao.
- Koliko je još bajtova u podatkovnom bloku direktorija neiskorišteno ( Pomoć : Koja je duljina posljednje stavke direktorija? )
- Saznati Inode broj direktorija, te zapisati vrijednost zastavice EXT4_INDEX_FL (hashed indexes directory). Pomoć : Detalje je moguće saznati “istat” naredbom
- Stvoriti potreban broj novih datoteka proizvoljnog imena kako bi se prepunio podatkovni blok i pojavila potreba za dodjelom novog.
- Pomoću “istat” naredbe , saznati koji su novi podatkovni blokovi dodijeljeni direktoriju. Ponovno zapisati vrijednost zastavice EXT4_INDEX_FL (hashed indexes directory).
- Prema strukturi Htree stabla, iscrtati stablo čvorova kao prema primjeru u poglavlju (bez datoteka, samo dodijeljeni blokovi).
https://www.kernel.org/doc/ols/2002/ols2002-pages-425-438.pdf
https://www.netbsd.org/gallery/presentations/hrishikesh/2017_AsiaBSDCon/abc2017ext4_final_paper.pdf
Fleksibilne grupe blokova¶
Radi se o još jednoj značajki implementiranoj od četvrte verzije EXT datotečnoj sustava. Za početak, potrebno je vratiti se na osnovnu organizaciju tvrdog diska (ovdje se prvenstveno misli na standardne rotirajuće diskove, a ne SSD) i EXT4 datotečnog sustava na njemu. Minimalna veličina zapisa na tvrdi disk je veličine sektora (tehnički točniji termin je logički blok, no neće se koristiti kako ne bi došlo da zamjene sa minimalnim zapisom na EXT4 datotečnom sustavu), a najčešće se radi o 512B.
To je prva organizacija zapisa na medij. Sektori se adresiraju LBA (eng. Logical Block Addressing, otuda naziv logički blok) mehanizmom, te je prva adresa 0. Prije stvaranja datotečnog sustava, potrebno je prvo podijeliti tvrdi disk na jednu ili više particija, ovisno o svrsi korištenja. Datotečni sustav se instalira ne jednu od tih particija. Prilikom stvaranja datotečnog sustava, particija (koja se sastoji od određenog broja sektora) se prvo podijeli na više blokova jednakih veličina. Uobičajena veličina jednog bloka na EXT4 datotečnom sustavu je 4KiB, no moguće je odabrati i neku drugu veličinu bloka. Ti se blokovi zatim grupiraju u grupe blokova. Kao što je već prethodno objašnjeno, sa 4KiB veličinom blokova, u jednoj grupi blokova se nalazi ukupno 32768 blokova. Svaka grupa blokova ima svoju strukturu (group descriptors, inode table, inode bitmap, block bitmap…).
Na slici ispod je prikazana korelacija između sektora (plava), blokova (ljubičasta) i grupe blokova (narančasta).
U EXT4 verziji datotačnog sustava implementirana je dodatna razina apstrakcije, gdje se grupe blokova dodatno ujedinjuju u posebne strukture pod imenom fleksibilne grupe blokova.
Prilikom ujedinjavanja, sve strukture svake grupe blokova se isto ujedinjavaju i postavljaju na početak prve grupe blokova. Kao rezultat toga, u jednoj fleksibilnoj grupi blokova, samo prva grupa blokova će sadržavati opisnu strukturu za sve ostale grupe, dok će ostatak fleksibilne grupe biti ispunjen podatkovnim blokovima.
Na slici ispod su prikazani pojedinačni blokovi (ljubičasta), grupe blokova sa posebno označenim dijelom za strukturu (narančasta sa žutom), te u donjem redu fleksibilna grupa blokova sa posebno označenim dijelom za strukturu (zelena sa žutom).
NAPOMENA: Iako se u fleksibilnoj grupi blokova struktura svake grupe premješta na početak fleksibilne grupe, to pravilo ne vrijedi za kopije SuperBloka i Group Descriptors tablice. One ostaju na početku namijenjene grupe.
Na slijedećoj slici je detaljnije prikazana struktura svake grupe blokova, pod uvjetom da nije uključena sparse superblock opcija (SuperBlock i GDT strukture se ne spremaju u svaku grupu blokova).
Izvor slika : https://www.dfrws.org/sites/default/files/session-files/pres_afeic_-_advanced_forensic_ext4_inode_carving.pdf
Prema gornjoj strukturi, na slijedećoj slici je prikazan primjer osam grupa blokova, bez uključene opcije fleksibilne grupe blokova.
Te zatim isti primjer, no ovaj put je uključena opcija fleksibilne grupe blokova:
Moguće je primijetiti kako se SuperBlock i GDT strukture i dalje nalaze na početku svake grupe blokova, no Inode i Block Bitmap, te Inode tablica su premještene na početak prve grupe blokova.
Time se oslobađa prostor u ostalim grupama za podatkovne blokove, što povećava kontinuitet alociranih blokova za datoteke. Određeni problem u kontinuitetu predstavljaju SuperBlock i GDT strukture, no sparse superblock u određenoj mjeri rješava tu situaciju.
http://wiki.lustre.org/images/e/e0/Dilger_Workshop_LUG_09.pdf
http://www.nongnu.org/ext2-doc/ext2.html
http://www.read.cs.ucla.edu/111/2006fall/notes/lec14
http://www.slashroot.in/understanding-file-system-superblock-linux
https://unix.stackexchange.com/questions/4402/what-is-a-superblock-inode-dentry-and-a-file
https://ext4.wiki.kernel.org/index.php/Ext4_Disk_Layout
http://www.thegeekstuff.com/2011/05/ext2-ext3-ext4
https://www.tecmint.com/linux-file-system-explained/
http://www.linfo.org/filesystem.html
https://www.ibm.com/developerworks/library/l-anatomy-ext4/
https://selvamvasu.wordpress.com/2014/08/01/inode-vs-ext4/
https://events.linuxfoundation.org/slides/2010/linuxcon_japan/linuxcon_jp2010_fujita.pdf
Prilog - Detaljna Inode struktura (EXT4)¶
0000100: ed41 0000 0010 0000 b073 5359 ed16 1c59 .A…….sSY…Y
0000110: ed16 1c59 0000 0000 0000 1700 0800 0000 …Y…………
0000120: 0000 0800 2400 0000 0af3 0100 0400 0000 ….$………..
0000130: 0000 0000 0000 0000 0100 0000 1124 0000 ………….$..
0000140: 0000 0000 0000 0000 0000 0000 0000 0000 …………….
0000150: 0000 0000 0000 0000 0000 0000 0000 0000 …………….
0000160: 0000 0000 0000 0000 0000 0000 0000 0000 …………….
0000170: 0000 0000 0000 0000 0000 0000 0000 0000 …………….
0000180: 1c00 0000 7cbc 2caa 7cbc 2caa 8c8d dac1 ….|.,.|.,…..
0000190: 5c25 1459 0000 0000 0000 0000 0000 0000 \%.Y…………
00001a0: 0000 0000 0000 0000 0000 0000 0000 0000 …………….
00001b0: 0000 0000 0000 0000 0000 0000 0000 0000 …………….
00001c0: 0000 0000 0000 0000 0000 0000 0000 0000 …………….
00001d0: 0000 0000 0000 0000 0000 0000 0000 0000 …………….
00001e0: 0000 0000 0000 0000 0000 0000 0000 0000 …………….
00001f0: 0000 0000 0000 0000 0000 0000 0000 0000 …………….
Za primjer prvog opisa preuzeta je Inode stavka root direktorija ( / ) na aktivnom Linux sustavu, koji se nalazi na EXT4 datotečnom sustavu. S obzirom da je aktivirana značajka “Extra Inode Size” (nova značajka podržana od EXT4 verzije datotečnog sustava), Inode stavke mogu preći standardnu veličinu od 128B (veličina Inodeova u EXT2 i EXT3 verzijama). Sama veličina jednog Inodea je zapisana u SuperBlock strukturi (prikazano u slijedećem primjeru), no potrebno je razlikovati rezerviranu veličinu za kompletnu Inode stavku, te potrebnu veličinu za zapis samih (meta)podataka. Prema slijedećem primjeru, veličina Inode strukture je 256B, a ukupna potrebna veličina za podatke je 128B (originalna veličina) + 28B (dodatna potrebna veličina), odnosno 156B. Iz tog razloga, preuzeta je ukupna veličina Inode stavke iz tablice od 256 bajta.
ids@ids2 ~/LINUX_PRIMJERI $ sudo tune2fs -l /dev/sda2
/cut
Inode size: 256
Required extra isize: 28
/cut
Size, Little-Endian HEX, Big-Endian HEX, DEC/BIN/STRING
Sigurnosne postavke, tip datoteke
2B - ED41 – 41ED - 100000111101101
ids@ids2 / $ ls -alh
total 104K
drwxr-xr-x 23 root root 4.0K May 17 11:25 .
Prema tablici sa zastavicama i ispisu samih detalja korijenskog direktorija, moguće je vidjeti kako se informacije poklapaju ( Tip datoteke je Direktorij, Vlasnik ima RWX prava, Grupa ima RX prava, Ostali imaju RX prava, ostale zastavice nisu aktivirane)
Donjih 16 bita korisničkog ID broja (UID) vlasnika
2B - 0000 - 0000 -
Donjih 32 bita broja veličine datoteke u bajtima
4B - 0010 0000 - 0000 1000
Zadnje vrijeme pristupa u sekundama od referentnog vremena (vrijeme epohe Linuxa, 00:00:00 UTC 1.1.1970)
4B - B073 5359 - 5953 73B0
Zadnje vrijeme izmjene Inode stavke u sekundama od referentnog vremena
4B - ED16 1C59 - 591C 16ED
Zadnje vrijeme izmjene sadržaja datoteke u sekundama od referentnog vremena
4B - ED16 1C59 - 591C 16ED
Vrijeme postavljanja statusa “deleted” u sekundama od referentnog vremena
4B - 0000 0000 - 0000 0000
S obzirom da je ovdje vrijednost 0, radi se o Inodeu koji se koristi (aktivan je), odnosno datoteka na koju upućuje se ne smatra obrisanom
Donjih 16 bita ID broja grupe (GID)
2B - 0000 - 0000
Broj čvrstih linkova (eng. Hard Link Count)
2B - 1700 - 0017
Vrijednost je 23, te je iz primjera vidljivo kako je stvarno stvoreno 23 čvrste poveznice (eng. hard links).
ids@ids2 / $ ls -alh
total 104K
drwxr-xr-x 23 root root 4.0K May 17 11:25 .
Donjih 32 bita broja blokova
4B - 0800 0000 - 0000 0008
Zastavice Inode stavke
Inode flags. Any of:
4B - 0000 0800 - 0008 0000
Polje se poklapa sa zastavicom koja govori da Inode koristi “Extents” način adresiranja podatkovnih blokova ( nešto kasnije o razlici između direktnog/indirektnog adresiranja blokova i “Extents” načina)
Podaci ovisni o operacijskom sustavu (GNU Linux, GNU Hurd, MASIX)
S obzirom da se proučava datotečni sustav na Linux distribuciji, gleda se Linux polje
Verzija Inode stavke
4B - 2400 0000 - 0000 0024
Verzija Inode stavke (osim u slučaju kad je aktivirana zastavica EA_INODE u Superblock strukturi, provjeriti službenu dokumentaciju u toj situaciji). Verzija se inkrementira za jedan prilikom svake izmjene Inode stavke.
Primjer:
ids@ids2 / $ ls -alh
total 104K
drwxr-xr-x 23 root root 4.0K May 17 11:25 .
Iz primjera je vidljivo kako direktorij ima 23 čvrste poveznice (eng. hard links), te s obzirom da se počinje sa verzijom 1, krajnja verzija je 24. PROUČITI ZAŠTO BROJ ODGOVARA, A ZAPISAN JE U HEX OBLIKU ????
Mapa blokova ili Extent tree (pogledati Contents of inode.i_block)
60B - 0AF3 0100 0400 0000 0000 0000 0000 0000 0100 0000 1124 0000 0000 0000 0000 0000 0000 0000 0000 00000000 0000 0000 0000 0000 0000 0000 0000 0000 0000
Verzija datoteke (koristi se za NFS datotečni sustav)
4B - 0000 0000 - 0000 0000
Donjih 32 bita za prošireni blok atributa (npr. ACL, access control list)
4B - 0000 0000 - 0000 0000
Gornjih 32 bita za veličinu direktorija/datoteke
4B - 0000 0000 - 0000 0000
Adresa fragmenta (zastarjelo)
4B - 0000 0000 - 0000 0000
Podaci ovisni o operacijskom sustavu (GNU Linux, GNU Hurd, MASIX)
S obzirom da se proučava datotečni sustav na Linux distribuciji, gleda se Linux polje
12B - 0000 0000 0000 0000 0000 0000 - 0000 0000 0000 0000 0000 0000
12B se dijele na 6 polja od po 2 bajta.
2B - Gornjih 16 bita broja blokova - 0000
2B - Gornjih 16 bita za prošireni blok atributa (npr. ACL, access control list) - 0000
2B - Gornjih 16 bita korisničkog ID broja vlasnika - 0000
2B - Gornjih 16 bita ID broja grupe - 0000
2B - Donjih 16 bita Inode provjere sume - 0000
2B - Trenutno se ne koristi - 0000
Dodatna potrebna veličina Inode stavke
2B - 1C00 - 001C
Potrebna dodatna veličina Inode stavke u odnosu na originalnu od 128B. 0x1C u HEX obliku je pretvoreno u DEC oblik vrijednosti 28. Znači ukupna veličina spomenutog Inodea je 128+28 = 156B.
Gornjih 16 bita Inode provjere sume
2B - 0000 - 0000
Dodatni bitovi za preciznije vrijeme izmjene Inode stavke
4B - 7CBC 2CAA - AA2C BC7C
Dodatni bitovi za preciznije vrijeme izmjene sadržaja datoteke
4B - 7CBC 2CAA - AA2C BC7C
Dodatni bitovi za preciznije vrijeme pristupa
4B - 8C8D DAC1 - C1DA 8D8C
Vrijeme stvaranja datoteke u sekundama od referentnog vremena
4B - 5C25 1459 - 5914 255C
Dodatni bitovi za preciznije vrijeme stvaranja datoteke
4B - 0000 0000 - 0000 0000
Gornjih 32 bita za verziju
4B - 0000 0000 - 0000 0000
ID Projekta
4B - 0000 0000 - 0000 0000
IZRAČUNI
Napomena: Gornji + Donji brojevi se ne zbrajaju, već samo spajaju
Korisnički ID broja vlasnika ( Gornji + Donji)
0000 + 0000 = 0x00000000 = 0
UID Vlasnika datoteke je 0.
Prema primjeru, vlasnik direktorija je Root korisnik koji pripada Root grupi (za slijedeći primjer izračun GID broja).
ids@ids2 / $ ls -alh
total 104K
drwxr-xr-x 23 root root 4.0K May 17 11:25 .
Provjeru UID i GID brojeva za korisnike i njihovih primarnih grupa moguće uvidjeti iz /etc/passwd datoteke.
ids@ids2 / $ cat /etc/passwd
root:x:0:0:root:/root:/bin/bash
Prva nula predstavlja UID korisnika , dok druga predstavlja GID ( referenca : https://linux.die.net/man/5/passwd)
Iz primjera je vidljivo kako root korisnik ima UID i GID vrijednost 0 (što je uglavnom slučaj kod svih root korisnika)
ID broja primarne grupe korisnika ( vlasnika direktorija)
0000 + 0000 = 0x00000000 = 0
GID Vlasnika datoteke je 0.
Detaljno obrazloženje je napisano u prošlom primjeru, ovaj izračun je samo potvrda.
Broj blokova
0000 + 0000 0008 = 0x000000000008 = 8
Vrijednost proširenog bloka atributa (npr. ACL, access control list)
0000 + 0000 0000 = 0x000000000000 = 0
Vrijednost Inode provjere sume
0000 + 0000 = 0x00000000 = 0
Veličina datoteke u bajtima
0000 0000 + 0000 1000 = 0x0000000000001000 = 4096
Veličina datoteke je 4096B. S obzirom da je tip datoteke direktorij, to je standardna veličina za ovaj primjer.
Zadnje vrijeme pristupa u sekundama od referentnog vremena
5953 73B0 = 1498641328s = 17345,386 dana
Referentno vrijeme je 1.1.1970. te se tom datum trebaju zbrojiti svi dani/sati/minute i sekunde kako bi se dobilo precizno vrijeme pristupa.
Zadnje vrijeme izmjene Inode stavke u sekundama od referentnog vremena
591C 16ED = 1495013101s
Zadnje vrijeme izmjene sadržaja datoteke u sekundama od referentnog vremena
591C 16ED = 1495013101s
Vrijeme stvaranja datoteke u sekundama od referentnog vremena
5914 255C = 1494492508s
NAPOMENA : Prilikom izračuna vremena, potrebno je imati na umu kako se radi o 32 bitnom broju koji može imati pozitivan/negativan predznak. Zbog podrške za predznak 2^32 ,broj 4294967296 se dijeli na pola te zapravo podržava maksimalno 2147483648 sekundi od referentnog vremena (1.1.1970.), te je granica 2038. godina kada će se broj preliti u novo brojanje.
Više o Unix vremenu na slijedećoj poveznici : https://en.wikipedia.org/wiki/Unix_time
A o zanimljivom članku vezanom uz materiju na slijedećoj poveznici : https://www.wired.com/2001/09/unix-tick-tocks-to-a-billion/
EXTENT TREE
60B - 0AF3 0100 0400 0000 0000 0000 0000 0000 0100 0000 1124 0000 0000 0000 0000 0000 0000 0000 0000 00000000 0000 0000 0000 0000 0000 0000 0000 0000 0000
Extent strukture velike su po 12 bajta, no prvih 12 bajta zauzima zaglavlje extent struktura, što znači da preostaje 4 extent struktura ( 12B*5 = 60B, ukupna veličina polja).
EXTENT HEADER
Čarobni broj 0xF30A
2B - 0AF3 - F30A
Broj extent stavaka nakon zaglavlja
2B - 0100 - 0001 = 1
Ukupni broj extent stavaka koje mogu slijediti nakon zaglavlja
2B - 0400 - 0004 = 4
Dubina extent stabla
2B - 0000 - 0000 = 0
Generation ID ( ne koristi se u Ext4 sustavima)
4B - 0000 0000 - 00000000 = 0
PRVO EXTENT POLJE
Broj logičkog bloka
4B - 0000 0000 - 00000000
Broj blokova u extentu
2B - 0100 - 0001
Gornjih 16 bitova fizičke adrese bloka
2B - 0000 - 0000
Donjih 32 bita fizičke adrese bloka
4B - 1124 0000 - 00002411
KRAJNJA FIZIČKA ADRESA BLOKA
0000 + 00002411 = 0x000000002411 = 9233
Prema izračunu, potrebno kako bi se došlo do sadržaja root direktorija, potrebno je učitati fizički blok 9233 na datotečnom sustavu.
ids@ids2 / $ sudo dd if=/dev/sda2 bs=4096 count=1 skip=9233 | xxd
0000000: 0200 0000 0c00 0102 2e00 0000 0200 0000 …………….
0000010: 0c00 0202 2e2e 0000 0b00 0000 1400 0a02 …………….
0000020: 6c6f 7374 2b66 6f75 6e64 0000 01fe 0300 lost+found……
0000030: 0c00 0302 6269 6e00 01fd 0500 0c00 0402 ….bin………
0000040: 626f 6f74 01fc 0700 0c00 0302 6465 7600 boot……..dev.
0000050: 01fa 0b00 0c00 0302 6574 6300 01f9 0d00 ……..etc…..
0000060: 0c00 0402 686f 6d65 01f8 0f00 0c00 0302 ….home……..
0000070: 6c69 6200 01ff 0100 1000 0502 6c69 6236 lib………lib6
0000080: 3400 0000 01f7 1100 1000 0502 6d65 6469 4………..medi
0000090: 6100 0000 01f6 1300 0c00 0302 6d6e 7400 a………..mnt.
00000a0: 02fe 0300 0c00 0302 6f70 7400 02fd 0500 ……..opt…..
00000b0: 0c00 0402 7072 6f63 02ff 0100 0c00 0402 ….proc……..
00000c0: 726f 6f74 02fc 0700 0c00 0302 7275 6e00 root……..run.
00000d0: 02fa 0b00 0c00 0402 7362 696e 02f9 0d00 ……..sbin….
00000e0: 0c00 0302 7372 7600 02f8 0f00 0c00 0302 ….srv………
00000f0: 7379 7300 02f7 1100 0c00 0302 746d 7000 sys………tmp.
0000100: 02f6 1300 0c00 0302 7573 7200 03fc 0700 ……..usr…..
0000110: 0c00 0302 7661 7200 0c00 0000 1400 0a07 ….var………
0000120: 696e 6974 7264 2e69 6d67 0000 0d00 0000 initrd.img……
0000130: 1000 0707 766d 6c69 6e75 7a00 82fb 1100 ….vmlinuz…..
0000140: c40e 0702 2e63 6f6e 6669 6700 7d2d 0000 …..config.}-..
0000150: b40e 1201 2e69 736d 6f75 6e74 2d74 6573 …..ismount-tes
0000160: 742d 6669 6c65 0000 0000 0000 0000 0000 t-file……….
0000170: 0000 0000 0000 0000 0000 0000 0000 0000 …………….
0000180: 0000 0000 0000 0000 0000 0000 0000 0000 …………….
0000190: 0000 0000 0000 0000 0000 0000 0000 0000 …………….
Slijedi ispis sadržaja korijenskog direktorija:
ids@ids2 / $ ls -alhi
total 104K
2 drwxr-xr-x 23 root root 4.0K Jun 30 11:43 .
2 drwxr-xr-x 23 root root 4.0K Jun 30 11:43 ..
261633 drwxr-xr-x 2 root root 4.0K May 11 11:16 bin
392449 drwxr-xr-x 3 root root 4.0K May 11 11:23 boot
1178498 drwx—— 3 root mdm 4.0K May 11 11:06 .config
3 drwxr-xr-x 14 root root 3.3K Jun 12 13:43 dev
784897 drwxr-xr-x 140 root root 12K May 17 11:34 etc
915713 drwxr-xr-x 3 root root 4.0K May 11 10:55 home
12 lrwxrwxrwx 1 root root 31 May 11 10:48 initrd.img -> /boot/initrd.img-3.16.0-4-amd64
1046529 drwxr-xr-x 22 root root 4.0K May 11 10:55 lib
130817 drwxr-xr-x 2 root root 4.0K May 11 11:14 lib64
11 drwx—— 2 root root 16K May 11 10:48 lost+found
1177345 drwxr-xr-x 2 root root 4.0K Jan 16 17:35 media
1308161 drwxr-xr-x 4 root root 4.0K Jun 12 13:43 mnt
261634 drwxr-xr-x 4 root root 4.0K Jan 16 18:05 opt
1 dr-xr-xr-x 164 root root 0 May 12 12:22 proc
130818 drwx—— 6 root root 4.0K Jun 12 13:55 root
7458 drwxr-xr-x 29 root root 960 May 13 07:35 run
784898 drwxr-xr-x 2 root root 12K May 11 11:29 sbin
915714 drwxr-xr-x 2 root root 4.0K Jan 16 17:35 srv
1 dr-xr-xr-x 13 root root 0 May 18 12:15 sys
1177346 drwxrwxrwt 11 root root 4.0K Jul 4 11:19 tmp
1308162 drwxr-xr-x 10 root root 4.0K Jan 16 17:34 usr
523267 drwxr-xr-x 11 root root 4.0K Jan 16 18:19 var
13 lrwxrwxrwx 1 root root 27 May 11 10:48 vmlinuz -> boot/vmlinuz-3.16.0-4-amd64
Prvo što je moguće uočiti je razlika u redoslijedu imena direktorija/datoteka između dva rezultata. Naredba ls će sa standardnim postavkama sortirati imena po abecednom redoslijedu, dok se u samom fizičkom bloku imena upisuju onim redoslijedom kako su stvorene datoteke/direktoriji na datotečnom sustavu.
Literatura:¶
https://digital-forensics.sans.org/blog/2011/04/08/understanding-ext4-part-4-demolition-derby
https://digital-forensics.sans.org/blog/2011/08/22/understanding-ext4-part5-large-extents
https://digital-forensics.sans.org/blog/2017/06/07/understanding-ext4-part-6-directories
http://www.marshall.edu/forensics/files/RusbarskyKelsey_Research-Paper-Summer-2012.pdf
